501646-3400 ~ FI-X30HL 34핀 LVDS 케이블 어셈블리 UL20276 10쌍

501646-3400에서 FI-X30HL 34pin LVDS 케이블 집합
UL20276 10 쌍



LVDS 케이블 조립 개요:

이 디스플레이 케이블은 고밀도 신호 전송을 위해 설계되었습니다.
내부 디스플레이 모듈 및 전자 제어판. 케이블은 34 핀
30핀 커넥터 (FI-X30HL) 로 연결 (501646-3400) 하는
디스플레이 시스템에서의 다채널 신호 전송

허리네스는 10개의 트위스트 신호쌍을 가진 UL20276 멀티 코어 케이블을 사용하며,
안정적인 신호 무결성 및 고밀도 데이터에 대한 전기 자기 간섭 감소
전송.

링 단말지 연결을 가진 전용 배수 선이 케이블 집합에 통합됩니다.
보호기능 향상과 시스템 제어링 신뢰성

케이블 집합은 일반적으로 디스플레이 모듈, 산업 장비,
임베디드 시스템 및 제어 전자 장치
보드나 디스플레이 유닛이 필요합니다.

OEM 및 ODM 케이블 조립 제조 서비스는
고객의 도면이나 기술 요구사항

LVDS 케이블 조립 공사:

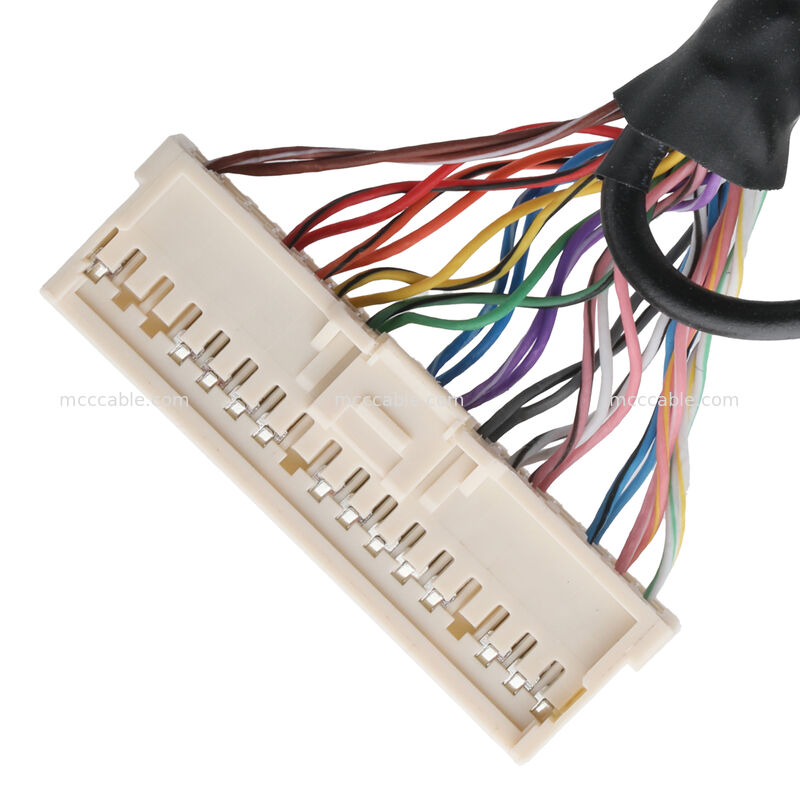

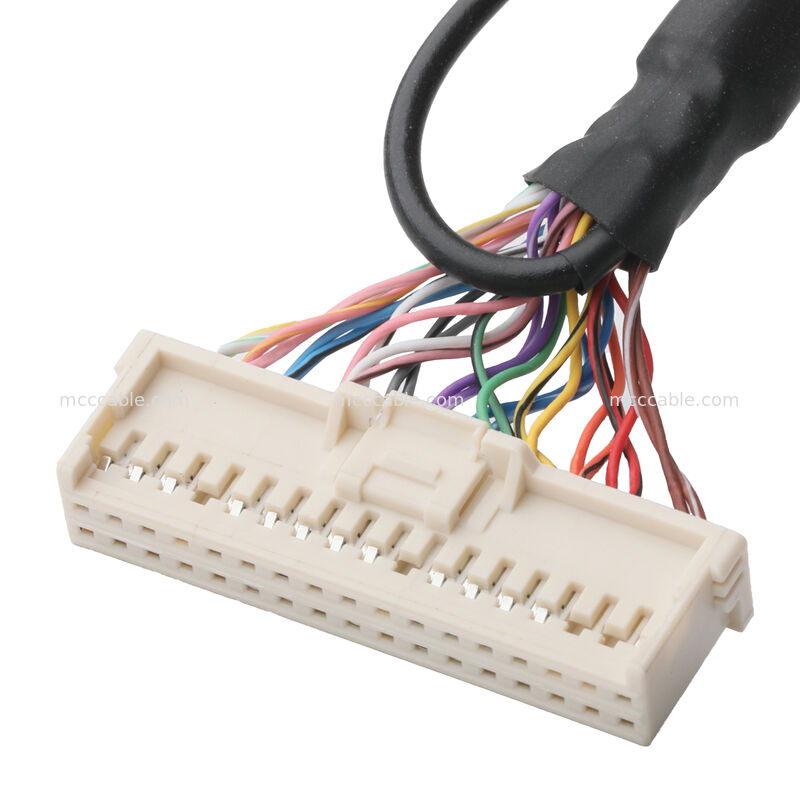

커넥터 A

• 34핀 보드 커넥터
• 부문 번호: 501646-3400

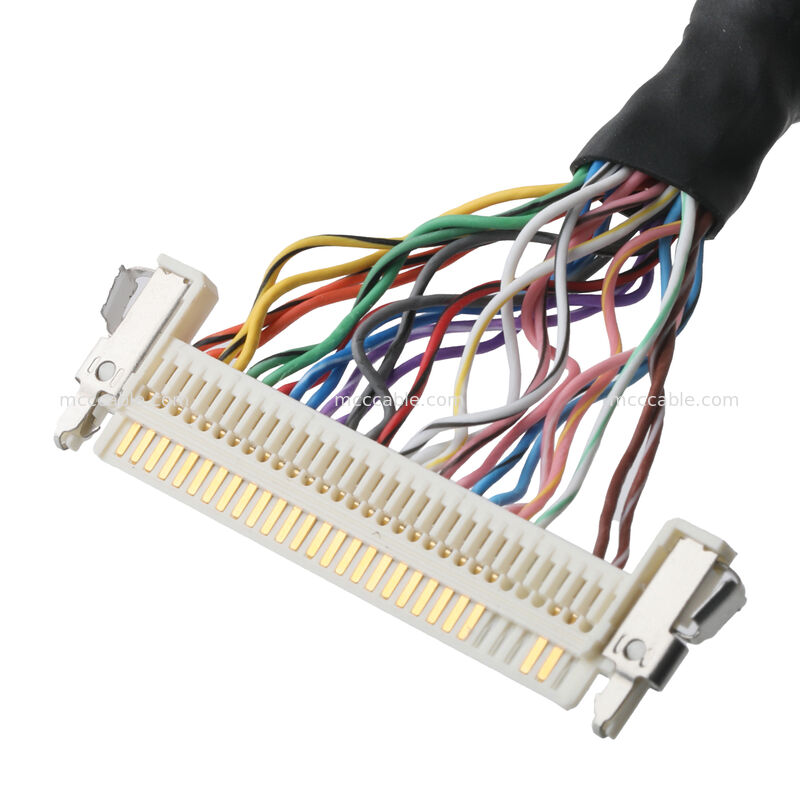

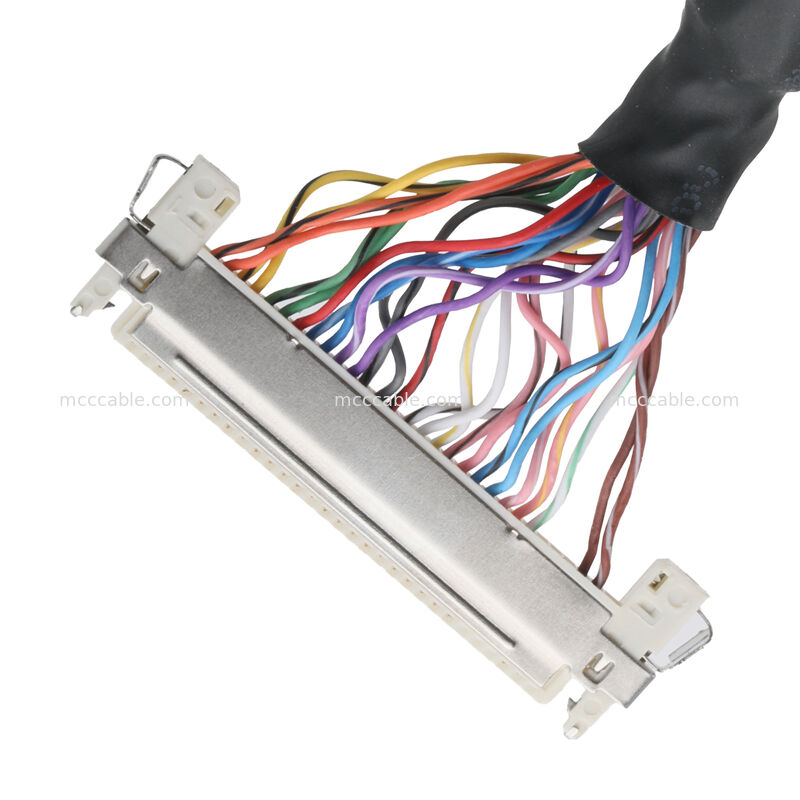

커넥터 B

• 30핀 디스플레이 커넥터
• 부문 번호: FI-X30HL

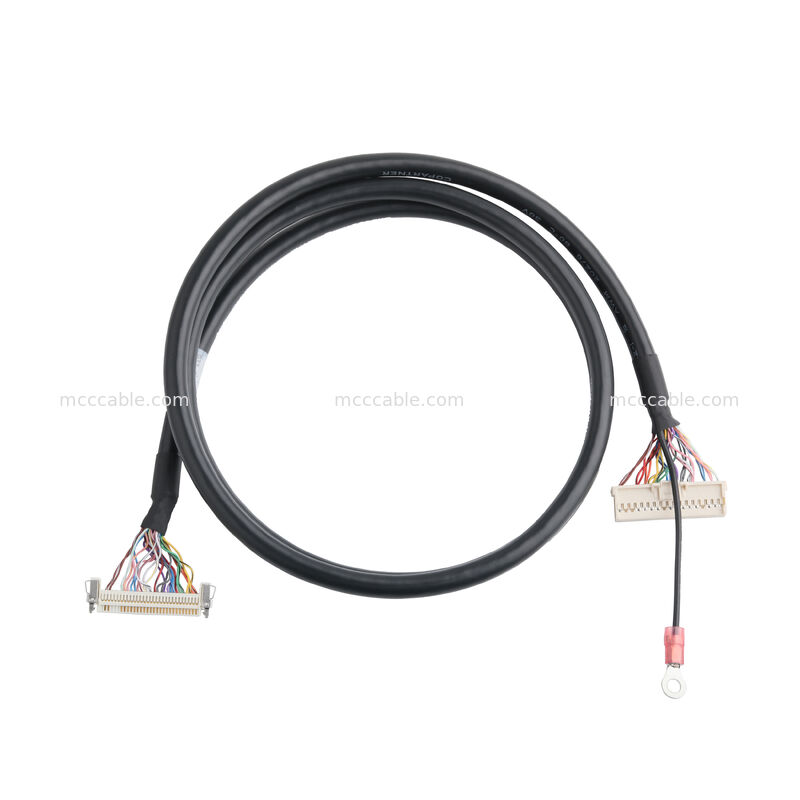

케이블 구조

• UL20276 다핵 신호 케이블
• 10개의 트러스 디퍼셜 신호 쌍

지상 연결

• 링 터미널이 있는 배수선
• UL1007 20AWG 가어닝 와이어

케이블 보호

• 케이블 틈에서 열 축소 튜브
• 기계적 보호용 외부 케이블 자켓

모든 구조적인 세부 사항은 승인된 엔지니어링 도면을 따르고 있습니다.

LVDS 케이블 집합 전기 데이터:

LVDS 케이블 조립 응용 프로그램:

이 디스플레이 케이블은 전자 모듈 사이의 신호 전송에 적합합니다.
다양한 시스템, 그 중:

• 산업용 디스플레이 장비
• 내장 제어 시스템
• 패널 디스플레이 모듈
• 의료 장비
• 자동화 제어장치

케이블은 디스플레이 인터페이스와 시스템 사이의 안정적인 고밀도 신호 라우팅을 제공합니다.
제어판.

LVDS 케이블 조립 사용자 정의:

이 디스플레이 케이블 집합은 프로젝트 요구 사항에 따라 사용자 정의 될 수 있습니다.

• 케이블 길이
• 와이어 가이드 구성
• 커넥터 핀 구성
• 보호구조
• 케이블 자켓 소재
• 표기 또는 식별

OEM 및 ODM 케이블 조립 제조 서비스가 지원됩니다.

시노미디어는 케이블 조립 전문 제조업체입니다. 우리는 최첨단
자동화 장비, 우수한 원자재, 강력한 품질 보장 시스템
그리고 고품질의, 사용자 정의 케이블과 허니스를 공급하는 숙련된 기술 팀
소량의 부품입니다. 우리의 엔지니어링, 생산, 품질 관리
이 독특한 구성 요소의 우수성을 보장합니다.
제품 품질을 지속적으로 유지, 고객의 요구를 충족,
우리가 사용하고 추천하는 재료입니다. 고객 만족에 대한 우리의 헌신은
회사 성장의 연속성.
