원래 장소:
중국
브랜드 이름:
Customization
인증:
UL ，ISO13485 , ISO9001.2005 , ISO14001
모델 번호:

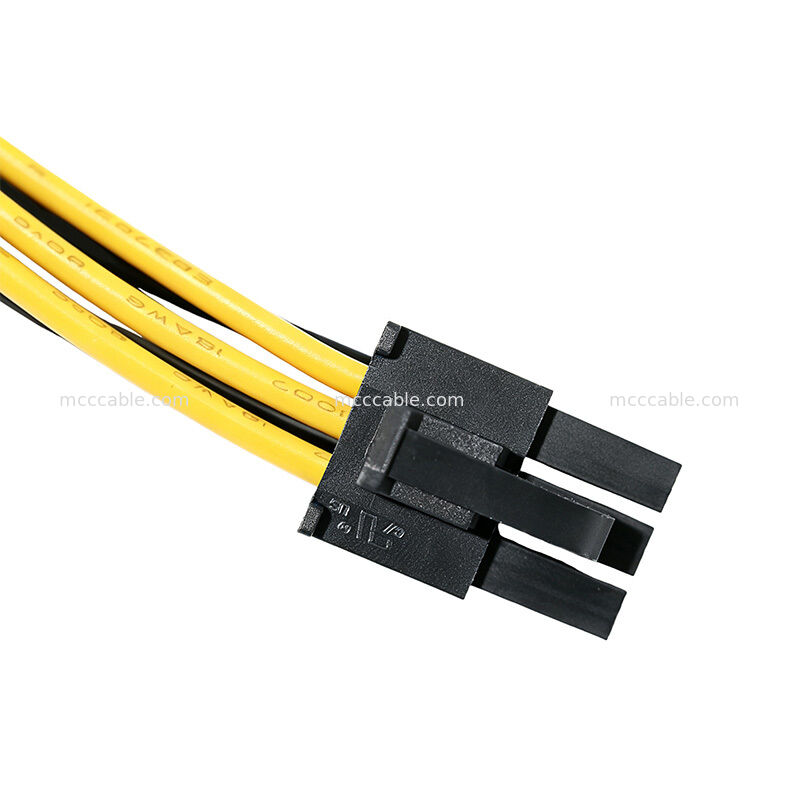

70093-0800 - 45559-0002 동기화 카드 전원 케이블 어셈블리

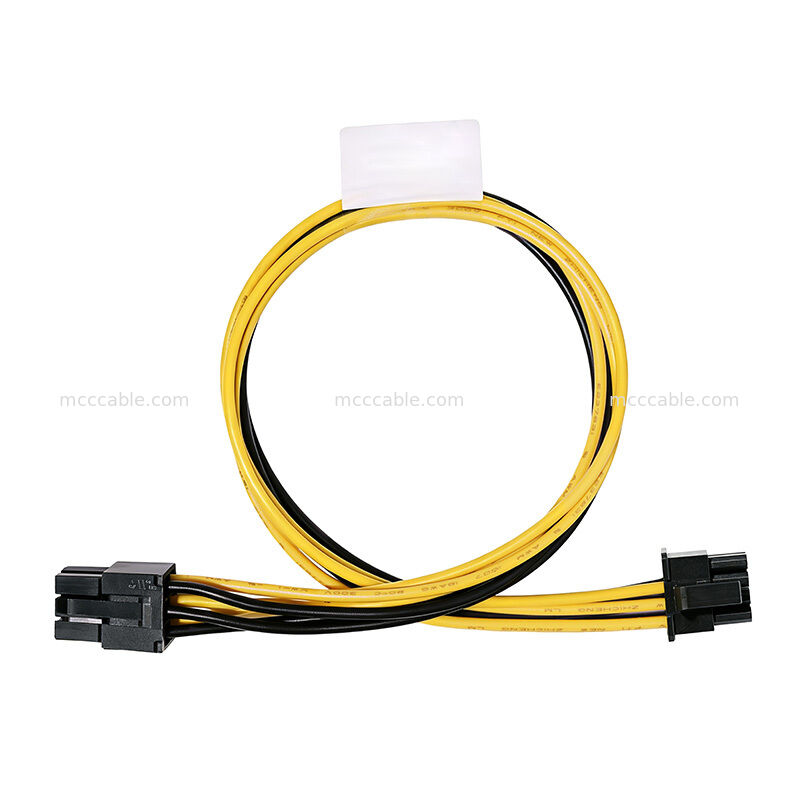

70093-0800 ~ 45559-0002 전원 케이블 어셈블리는 고성능 맞춤형 와이어입니다.
X13DEG-OA 시스템용 동기화 카드 전원용으로 설계된 하네스. 8핀이 특징
한쪽 끝에는 3.00mm 피치 커넥터가 있고 다른 쪽 끝에는 6핀 4.20mm 피치 커넥터가 있습니다.
12인치($12'' \pm 0.5''$) 어셈블리는 안정적인 +12V 전원 공급 및 접지를 제공합니다.
연결. RoHS 3 환경 표준을 엄격히 준수하여 제조되었으며,
까다로운 산업 및 서버 애플리케이션에 대해 높은 열적, 전기적 내구성을 보장합니다..
70093-0800 8위치 커넥터(CN1)는 45559-0002 6위치 커넥터로 변환됩니다.
(CN2) 고품질 18AWG 구리 도체 사용. 아래는 자세한 핀 할당입니다.:
| CN1 핀(70093-0800) | CN2 핀(45559-0002) | 신호 이름 | 와이어 색상 | 와이어 게이지 | 기능 설명 |
| 핀 1 | 핀 4 | 지면 | 검은색 | 18AWG |
접지선 |
| 핀 2 | 핀 5 | 지면 | 검은색 | 18AWG |
접지선 |
| 핀 3 | 핀 6 | 지면 | 검은색 | 18AWG |
접지선 |
| 핀 4 | 해당 없음 | 해당 없음 | 해당 없음 | 해당 없음 |
미사용 터미널(X) |
| 핀 5 | 핀 1 | +12V | 노란색 | 18AWG |
전력선 |
| 핀 6 | 핀 2 | +12V | 노란색 | 18AWG |
전력선 |
| 핀 7 | 핀 3 | +12V | 노란색 | 18AWG |
전력선 |
| 핀 8 | 해당 없음 | 해당 없음 | 해당 없음 | 해당 없음 |
미사용 터미널(X) |
이 맞춤형 전원 와이어 하니스는 업계 표준 UL 인증 구성 요소와 통합되어 있습니다.:

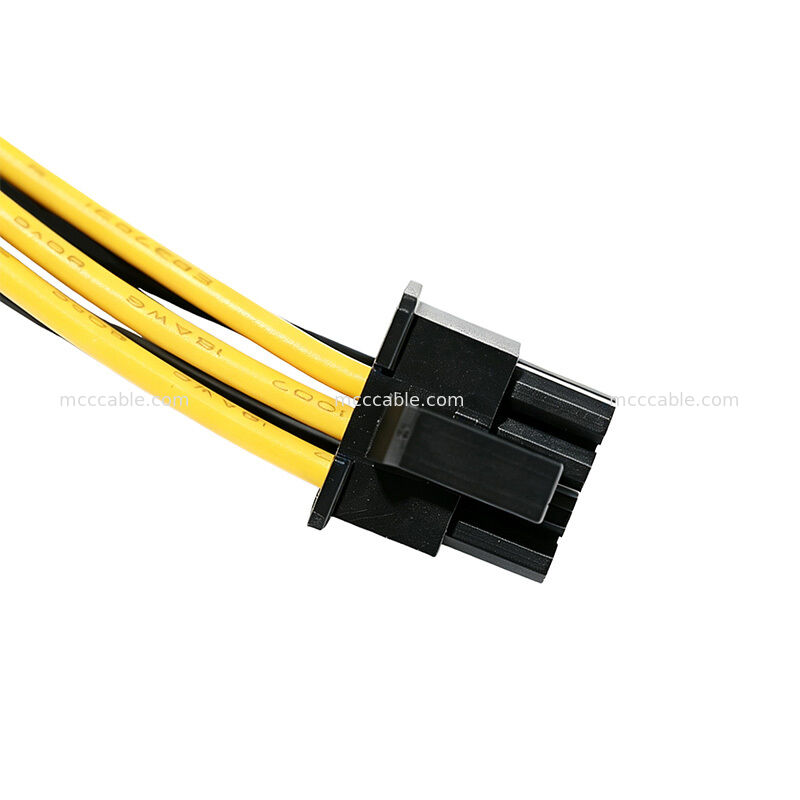

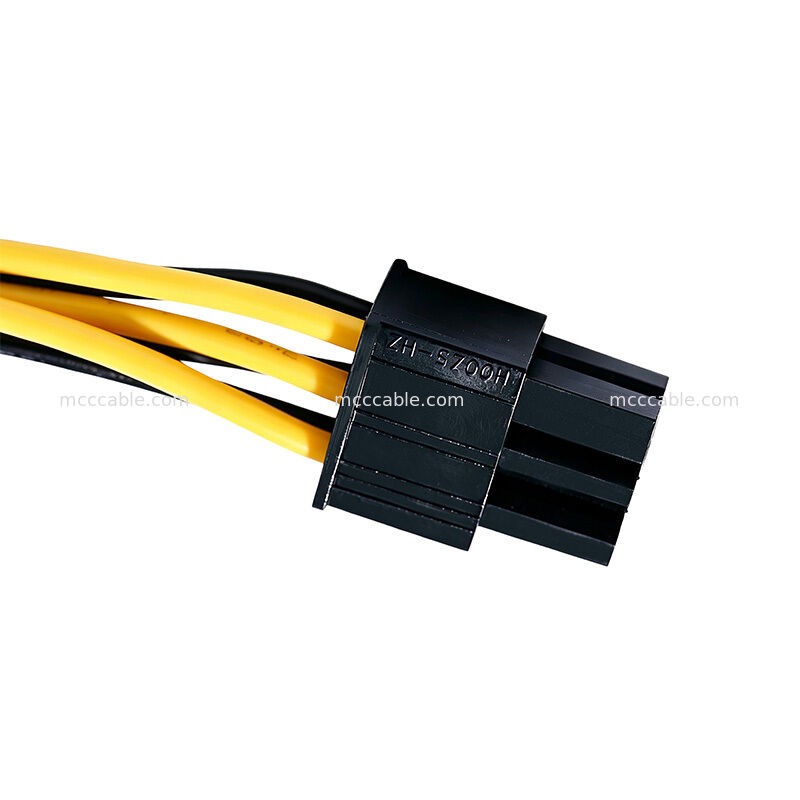

CN1 인터페이스(70093-0800 상당): Micro-Hi 8위치 커넥터, 3.00mm 피치,
검정색 하우징, UL94V-0 난연성 등급.

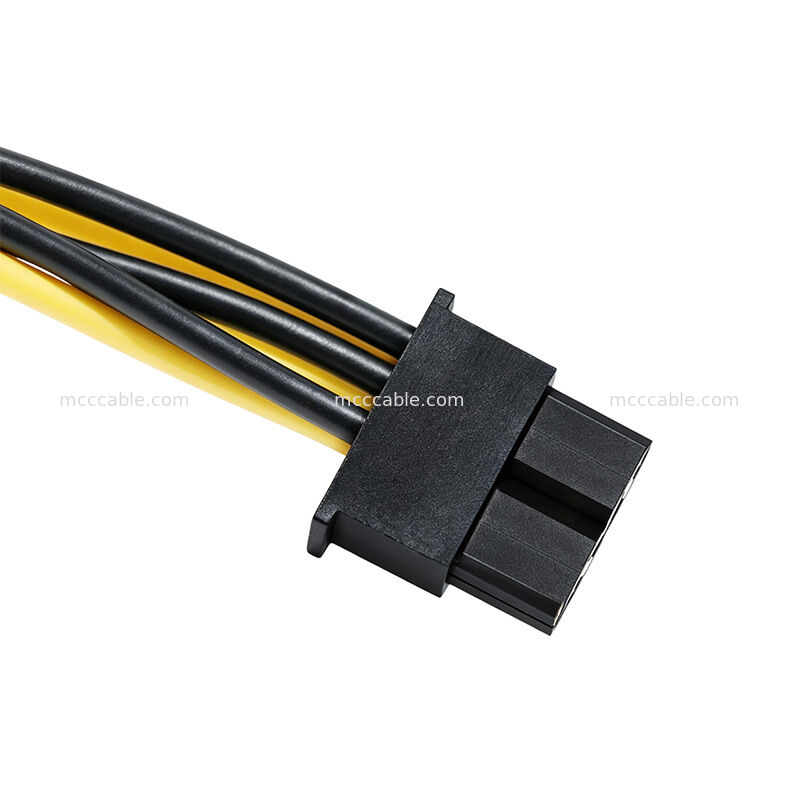

CN2 인터페이스(45559-0002 동급): 6위치 전원 커넥터, 4.20mm 피치,
검정색 하우징, UL94V-0 난연성 등급.
압착 단자: 16~24AWG 배선에 적합한 고전도성 주석 도금 소켓 접점.
훅업 와이어(300V UL1007): UL1007 인증 18AWG 연선(접지용 검정색,
+12V의 경우 노란색).
맞춤 식별: 부품 세부 정보, PO 번호,
고객 요구 사항에 따른 개정 정보.
높은 안정성과 원활한 연결을 보장하기 위해 모든 70093-0800 ~ 45559-0002 케이블
어셈블리는 엄격한 제조 관리를 받습니다.:
RoHS 3 준수: 유럽 표준을 준수하는 유해 물질이 없음
환경 지침.
정밀 압착 및 인장력 테스트: 모든 단자 압착은 다음과 같은 현상이 발생하지 않도록 검증되었습니다.
단선 또는 전압 강하.
100% 전기 연속성 테스트: 회로 연속성, 단락 및
배송 전에 핀아웃 정렬을 수정하세요.
우리는 귀하의 특정 응용 분야를 기반으로 완벽한 맞춤형 제조 솔루션을 제공합니다.
요구 사항:
와이어 게이지 및 절연: 16AWG, 18AWG 또는 Teflon 고온 옵션 사용 가능
와이어 구성.
맞춤형 케이블 길이: 내부 인클로저 레이아웃에 맞는 맞춤형 와이어 길이
표준 12인치 디자인을 넘어.
라벨링 및 포장: 맞춤형 UL969 등급 라벨링, 일련번호 부여 및 맞춤형
정전기 방지 ESD 패키징 옵션.
Sino-Media는 케이블 조립 전문 제조업체입니다. 우리는 최첨단을 활용합니다
자동화 장비, 프리미엄 원자재, 탄탄한 품질 보증 시스템,
고품질의 맞춤형 케이블과 하네스를 제공하는 숙련된 기술 팀
소량의 구성 요소. 엔지니어링, 생산 및 품질 관리
팀은 이러한 고유한 구성 요소의 우수성을 보장합니다. 우리의 임무는 향상하는 것입니다
지속적으로 제품 품질을 유지하고 고객 요구를 충족하며 전문 지식을 유지합니다.
우리가 사용하고 권장하는 재료. 고객 만족을 위한 우리의 헌신은
회사의 지속적인 성장.
Q1. 공장인가요?
A: 그렇습니다, 우리는 16년 이상의 디자인 및 제조 경험을 가지고 있습니다!
Q2. 인증이 있나요?
A : 예, IS09001, ISO14001, TS16949, ISO13485, UL 인증이 있습니다.
Q3. 우리의 전문 분야는 무엇입니까?
A: 우리는 응용 프로그램에 따라 제품을 디자인할 수 있습니다.
Q4. OEM/ODM 주문을 받아들이나요?
A: 그렇습니다, 우리는 OEM/ODM 순서를 받아들입니다. OEM 주문의 경우 moq는 100개입니다. ODM 주문의 경우 moq
1000PC. 디자인에 따라 금형비가 청구됩니다.
Q5. 주문을 완료하는 데 얼마나 걸리나요?
A: 소량 주문 및 재고가 있는 제품의 경우 준비 및 배송에 3일 미만이 소요됩니다.
배송 시간은 고객의 선택에 따라 다르며 가장 빠른 경우 7일, 가장 긴 경우 1개월입니다.
대량 주문의 경우 자재 준비, 생산, 이 프로 등 모든 사항을 확인해야 하므로
cedure는 주문 수량에 따라 영업일 기준 5~21일이 소요되며, 테스트에는 영업일 기준 1~3일이 소요됩니다.
마지막으로 포장은 1일이므로 배송 없이 가장 빠르면 7일, 가장 길면 25일이 걸립니다.
Q6. 장기 고객으로서 우리가 받을 수 있는 다른 서비스는 무엇입니까?
1. 주문 시 신제품이 제공되므로 해당 제품이 시장에 출시될 가능성이 있는 제품인지 확인할 수 있습니다.
이를 홍보하면 해당 지역에서 해당 제품을 재판매할 수 있는 권리를 갖게 됩니다.
2. 추가수수료 할인, 소량구매시 가격이 저렴해집니다.
3. 프로모션 이미지에 대한 지원을 제공하고 고객의 로고가 포함된 이미지를 만들 수 있습니다.
Q7. 케이블에 대한 보증 기간은 얼마나 됩니까? 결함이 있거나 결함이 있는 경우 어떻게 혜택을 보호할 수 있습니까?
A: 우리의 모든 케이블은 12-36개월 보증으로 판매되며 대량 주문의 경우 0.3%를 제공합니다.
불량에 대해서는 0.5% 백업을 주문과 함께 발송하므로 1000개를 주문하면 100개를 받을 수 있습니다.
백업이 포함된 3개. 5개 이상, 0.1% 미만의 불량이 발생한 경우 판매처에 문의하시기 바랍니다.
이미지를 제공해 주시면 새로운 주문으로 교체하거나 환불하는 방식으로 문제를 해결해 드리겠습니다.
Q8. 무료 샘플 주문을 수락합니까?
A: 예, 샘플 주문이 지원됩니다. 일부 샘플은 배송 화물을 제외하고 무료로 제공될 수 있습니다.
우리에게 연락하는 방법?
문의사항을 아래로 보내주세요. 지금 "보내기"를 클릭하세요! 무료 샘플과 최고의 가격이 기다리고 있습니다
귀하, 당사 웹에서 제품을 찾을 수 없는 경우, 당사가 확인하지 않더라도 당사에 문의를 보낼 수도 있습니다.
그것, 우리는 좋은 수량과 좋은 가격으로 동일한 제품을 찾을 것입니다.
