커스텀 TWN4 USB 2.0 케이블 어셈블리 1m 28AWG 차폐 고속 배선

TWN4 USB 2.0 케이블 어셈블리

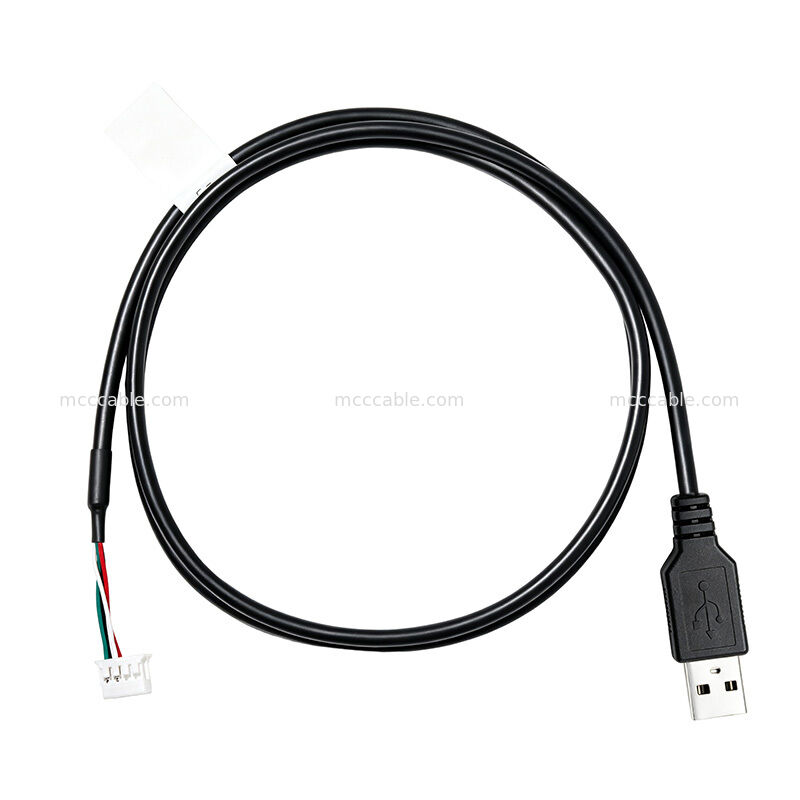

TWN4 USB 2.0 케이블 어셈블리는 한쪽 끝에는 USB

Type-A 수 커넥터가 있고 다른 쪽 끝에는 8핀 와이어 커넥터가 있는 1미터 맞춤형 케이블 어셈블리입니다.이 케이블은 UL2725 와이어를 사용한 트위스트 및 차폐 구조를 사용하며

지정된 USB 2.0 연결 및 핀 배열 요구 사항에 따라 설계되었습니다.

TWN4 USB 2.0 케이블 어셈블리 사양사양

세부 정보

이 케이블은 트위스트 구조를 사용하며 지정된 케이블 구조에 따라 차폐 및 드레인 와이어를 포함합니다.

TWN4 USB 2.0 케이블 커넥터

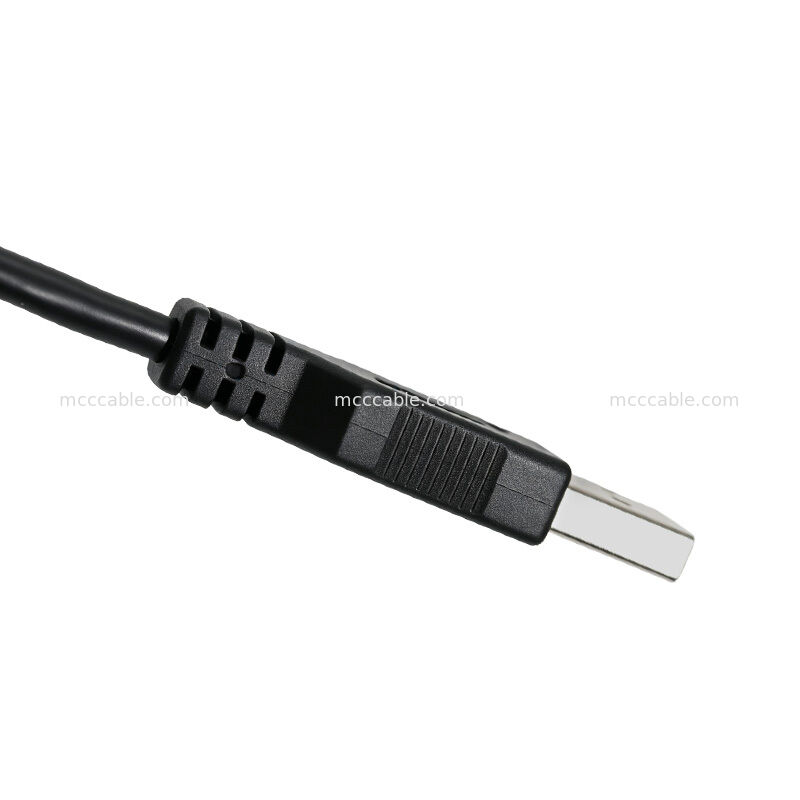

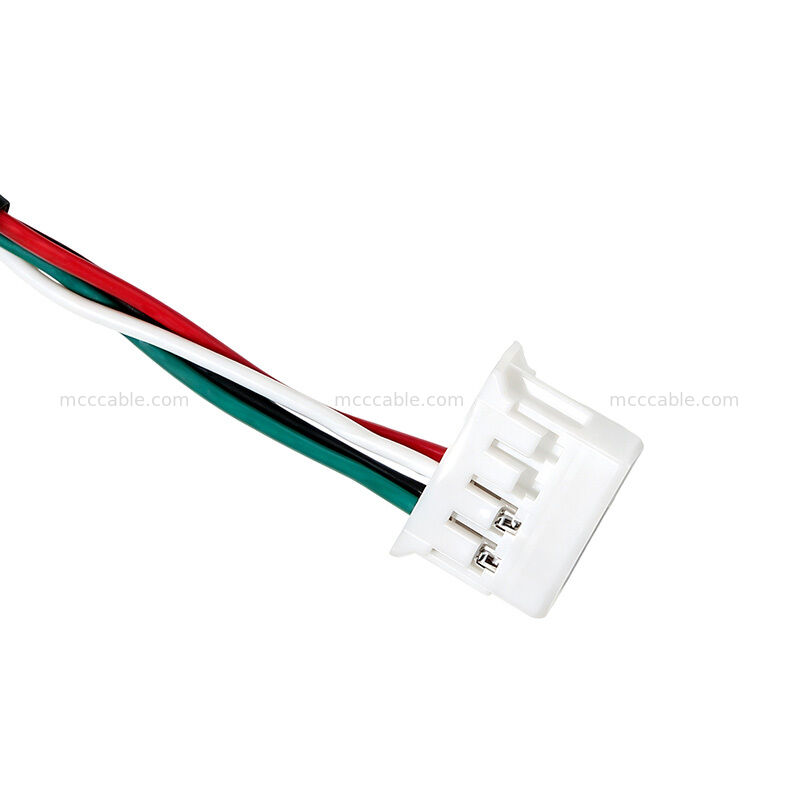

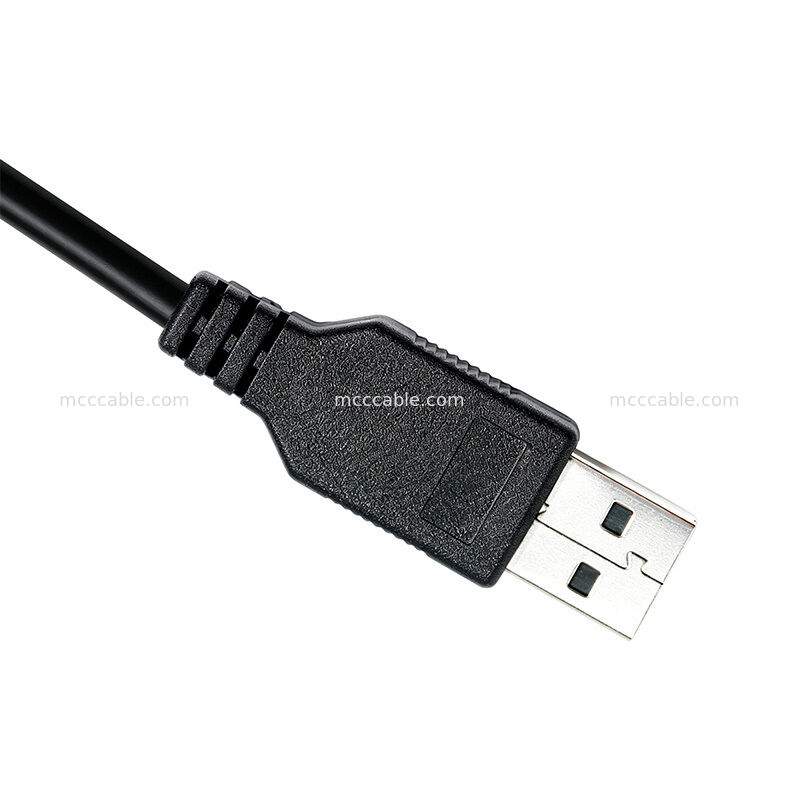

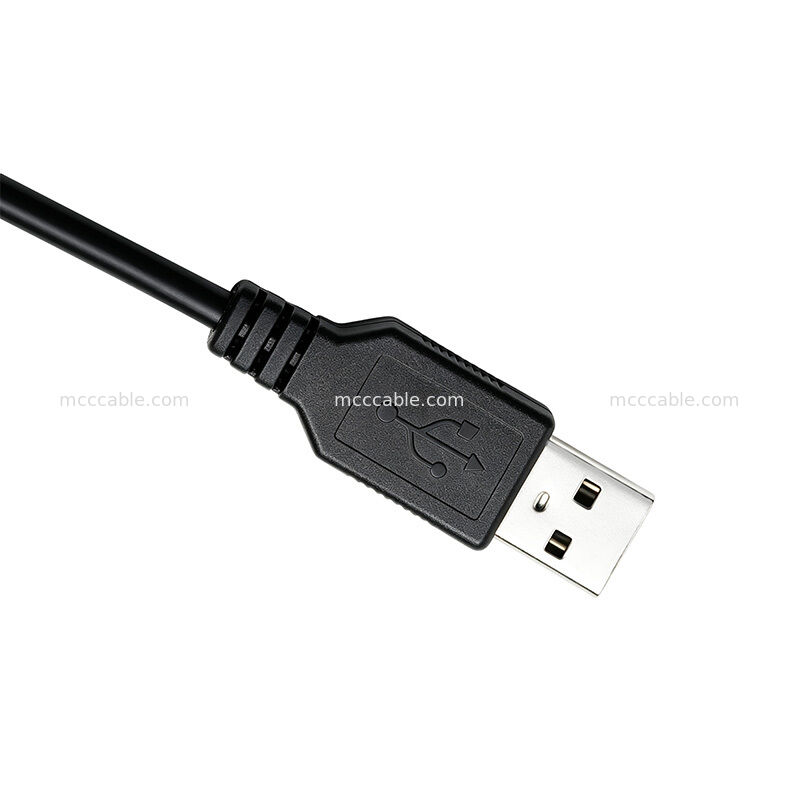

USB 측은 USB Type-A 수 커넥터를 사용합니다. 반대쪽 끝은 2 × 4핀 하우징 구성의 8핀 커넥터를 사용합니다.

도면은 8핀 커넥터에 대해 DF11-8DS-2C를 지정하고 커넥터 사양에서 해당 하우징 및 터미널 구성을 식별합니다.

TWN4 28AWG 차폐 케이블 구조

케이블 구조는 다음과 같이 지정됩니다:

UL2725 28AWG × 1P + 26AWG × 2C + AEB

도면은 또한 트위스트 구조와 차폐 + 드레인 구성을 나타냅니다. 외부 몰딩은 검정색 45P PVC로 지정됩니다.

이 구조는 USB 신호 쌍, 전원 도체 및 차폐 구성 요소를 케이블 어셈블리 내에 결합합니다.

맞춤형 TWN4 USB 케이블 어셈블리

TWN4 USB 케이블 어셈블리는 지정된 커넥터 구성, 와이어 구조, 몰딩 및 케이블 길이로 제조됩니다.

이 어셈블리에는 검정색 PVC 몰딩 섹션과 검정색 열 수축 튜브가 포함됩니다. 도면은 70 × 16 mm 크기의 흰색 라벨을 지정합니다.

TWN4 USB 2.0 케이블 테스트 및 규정 준수

케이블 어셈블리는 RoHS 준수 제품으로 지정됩니다.

도면은 또한 다음 전기 테스트 요구 사항을 정의합니다:

개방/단락: 100% 테스트

Hi-Pot: AC 200 V / 0.1 s

절연 저항: DC 200 V, IR ≥ 20 MΩ

접촉 저항: 최대 5 Ω

TWN4 USB 케이블 어셈블리 응용 분야

TWN4 USB 2.0 케이블 어셈블리는 USB Type-A 수 인터페이스와 8핀 와이어 커넥터가 있는 1미터 USB 연결이 필요한 응용 분야에 사용할 수 있습니다.

일반적인 응용 분야 키워드는 다음과 같습니다:

USB 2.0 케이블 어셈블리

맞춤형 USB 케이블

USB Type-A 케이블 어셈블리

8핀 USB 케이블

• 차폐 USB 케이블
• TWN4 케이블 어셈블리
• 맞춤형 전자 케이블 어셈블리
