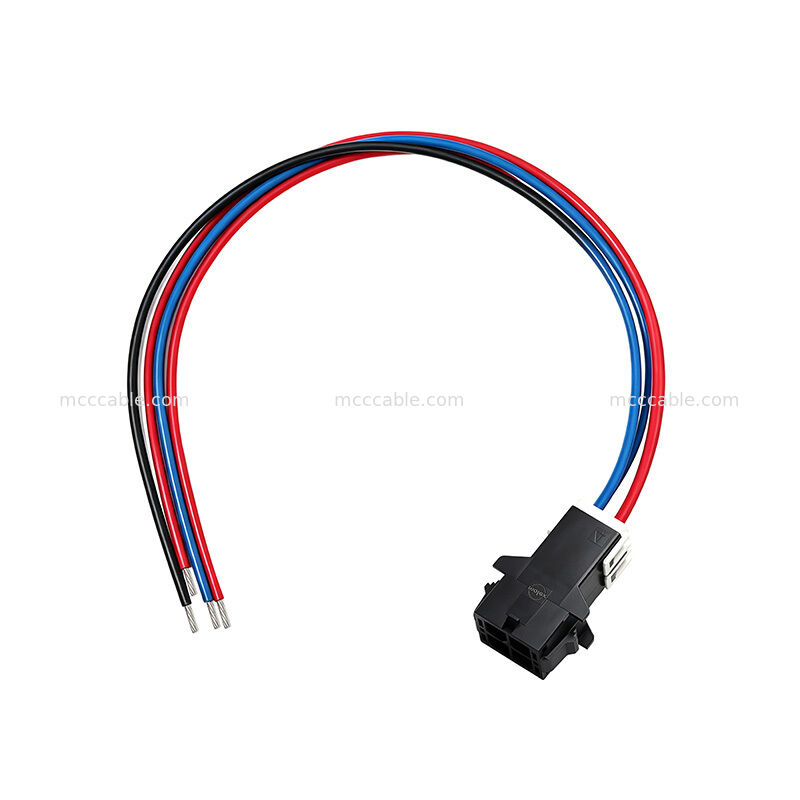

105411-1104 4 회로 맞춤 전력 케이블 조립

105411-1104 4 회로 전력 케이블 어셈블리는 설계 된 사용자 정의 전기 케이블 어셈블리입니다

16AWG UL1180 PTFE 단열 전선과 4회로 패널 장착 커넥터 구성

이 케이블은 300V와 200°C로 등급된 UL1180 PTFE 와이어를 사용하므로 고온에 적합합니다.

전기 연결 응용 프로그램. 지정 된 케이블 구성은

절단 길이 268 ± 2mm

집합은 신뢰할 수 있는 전기 연결을 위해 설계되었으며 100% 개방, 짧은

이 제품은 또한 RoHS3.0을 준수하도록 지정되어 있습니다.

105411-1104 4 회로 전력 케이블 조립 구조

105411-1104 케이블 집합은 UL1180 PTFE 단열 된 4 회로 구성을 사용합니다.

유선 및 단말 연결.

주요 케이블 구조는 다음을 포함합니다.

• 4개의 전기 회로

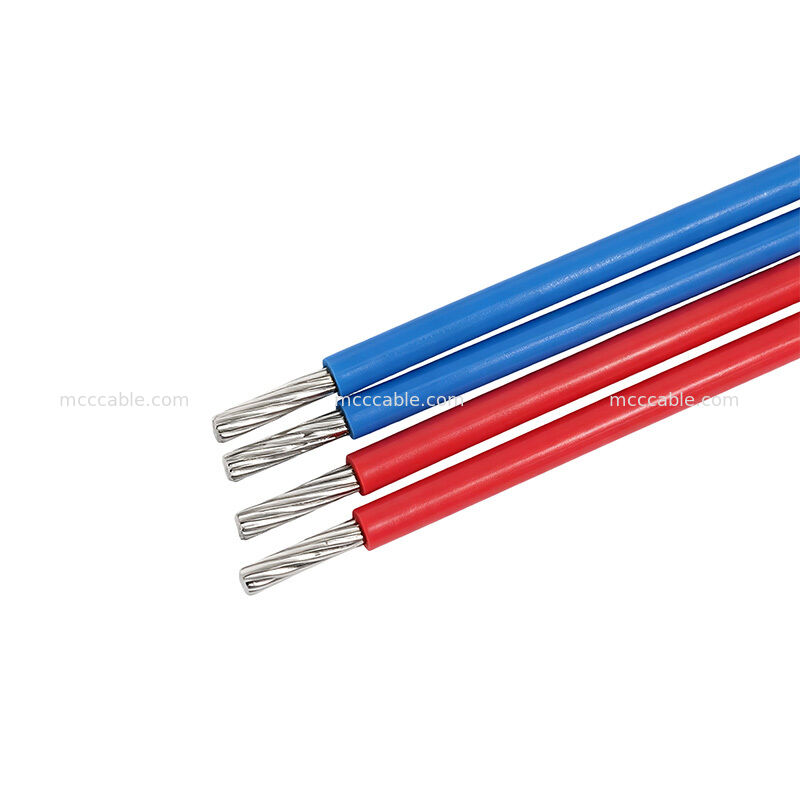

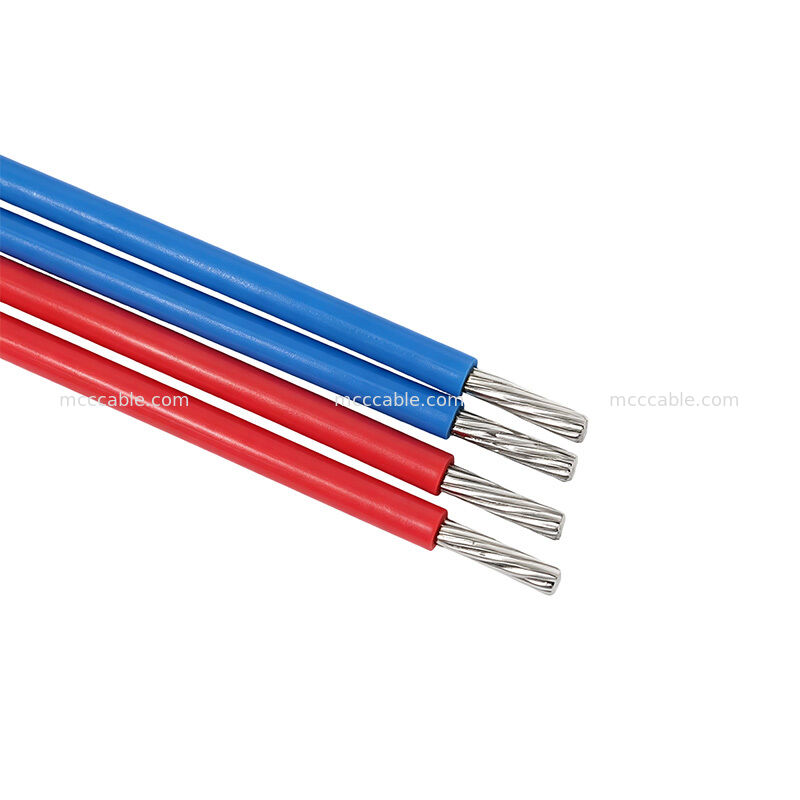

• 16AWG UL1180 PTFE 와이어
• 300V 등급 전압
• 200°C 가량 온도
• 빨간색과 파란색
• 패널 장착 연결 장치 구성
• 틴 접착된 터미널 연결

지정된 터미널은 14/16AWG 와이어를 위해 설계되었으며 케이블 사양은

16AWG 선도자

105411-1104 UL1180 PTFE 전력 케이블 사양

105411-1104 4 회로 연결 케이블 조립

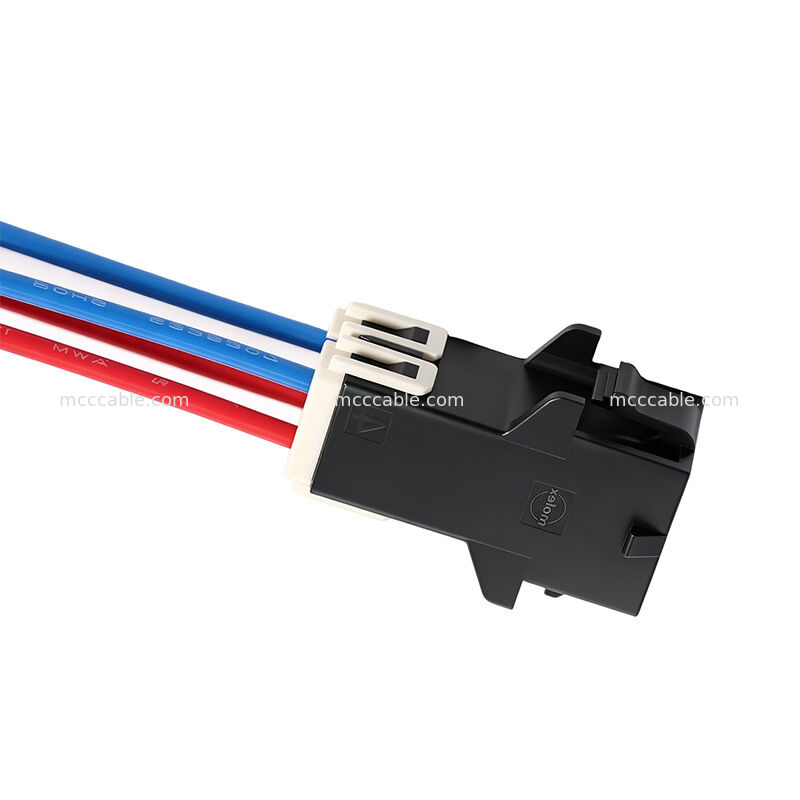

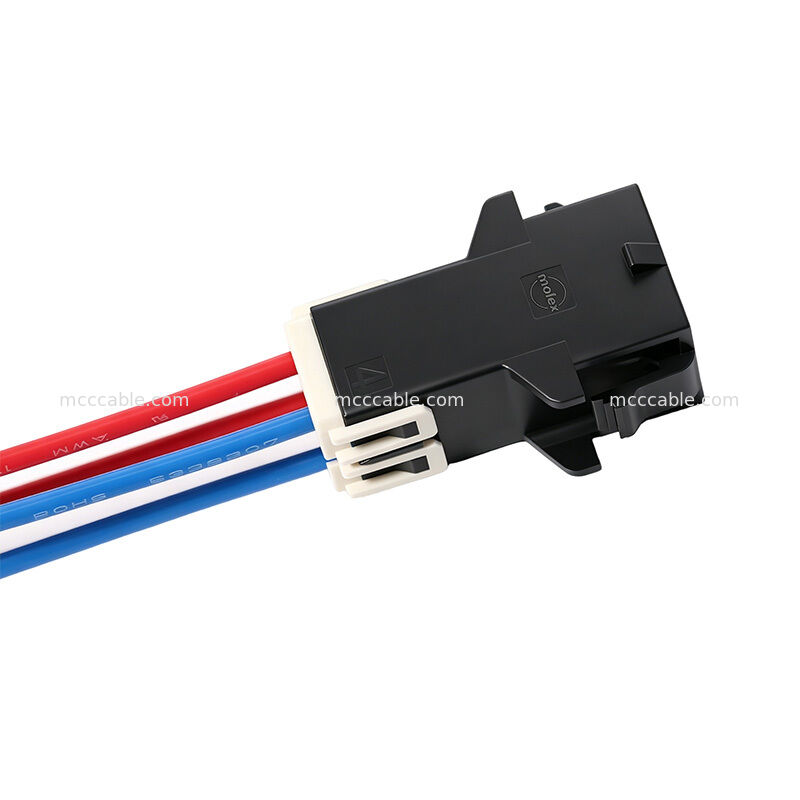

105411-1104 커넥터 구성은 4 회로 패널 장착 플러그 하우징과 5.7mm

피치. 앙상블은 또한 4 회로 TPA 구성 요소를 사용 합니다.

지정 된 커넥터 시스템은 안전한 터미널 위치 및 컴팩트

패널에 장착된 전기 연결

105411-1104 고온 PTFE 케이블의 특징

105411-1104 케이블 집합은 UL1180 PTFE 단열 전선을 사용 하 여 등급 온도

-60°C에서 +260°C의 와이어 재료 사양에서 적용 가능한 UL 등급은

200°C와 300V로 지정되어 있습니다.

와이어 사양은 또한 다음을 포함합니다.

• PTFE 단열
• 16AWG 유선 선도자
• 니켈화 된 구리 선도기
• VW-1 화염 등급
• 300V 등급 전압
• 고온 성능
• 추운 굴곡 및 열 충격 시험 사양

와이어 사양은 19/0.30의 전도기 구조와 명목 외부 지름을 나열

2.18 ± 0.10mm

105411-1104 전력 케이블 조립 전기 시험

105411-1104 전원 케이블은 생산 중 100% 전기 테스트를 위해 지정되어 있습니다.

테스트 요구 사항은 다음을 포함합니다.

• 100% 오픈 서킷 테스트
• 100% 단전 테스트
• 100% 간헐적 테스트
• 선도자 저항: 3Ω Max.
• 단열 저항: 최소 10MΩ / 200V DC / 10ms

이 요구 사항은 케이블 조립품질 요구 사항의 일부로 명시되어 있습니다.

105411-1104 맞춤 전력 케이블 조립 용품

105411-1104 4 회로 전력 케이블 조립은 전기 연결 애플리케이션에 적합합니다.

여러 개의 전원 회로, 고온 단열 및 콤팩트 커넥터 구성을 필요로 합니다.

잠재적인 응용 분야는 다음과 같습니다.

• 산업용 장비
• 전기 제어 시스템
• 전원 연결 모듈
• 고온 장비
• 내부 장비의 배선
• OEM용 케이블 조립품

16AWG PTFE 와이어, 300V 등급과 고온 단열의 조합이이

열 저항과 신뢰할 수 있는 전기 연결이 필요한 애플리케이션에 적합한 구성

중요하다고 생각합니다.

105411-1104 주문형 케이블 조립 제조

105411-1104 케이블 집합은

필요한 와이어 길이, 와이어 색상, 단말기 구성 및 조립 요구 사항

표준 구성은 268 ± 2 mm 절단 길이를 지정하고 빨간색과 파란색의 와이어 식별

4회로 집합에 적용됩니다.
