213814-1104 4회로 고온 전력 케이블 조립자격 UL1180 16AWG

213814-1104 4 회로 고온 전력 케이블 조립은 사용자 정의 케이블입니다

UL1180 PTFE 16AWG 와이어, 4회로 패널 장착 커넥터로 설계된 조립체,

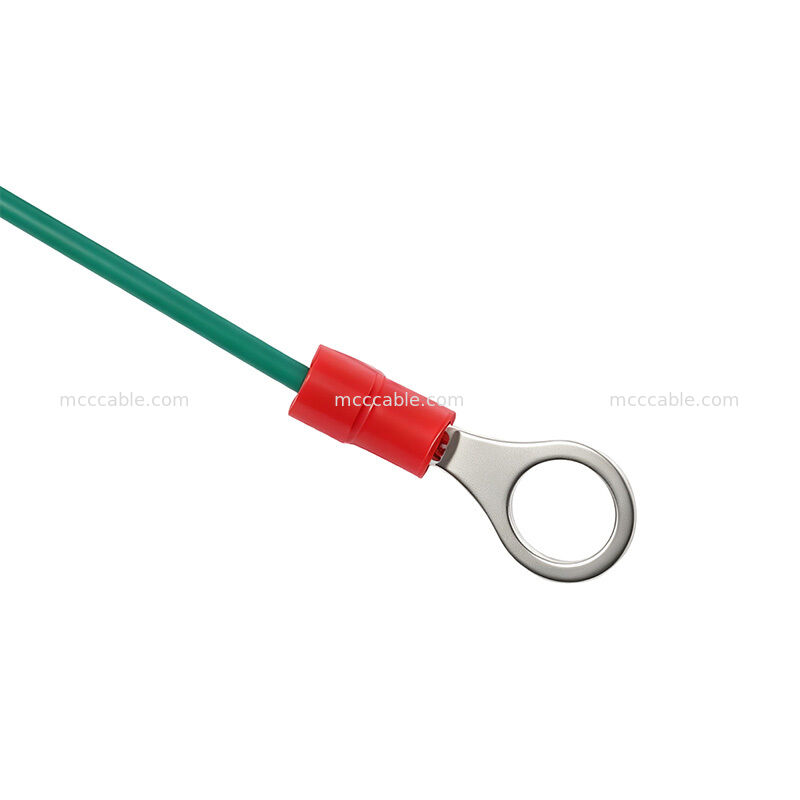

크림프 단말기와 링 단말기 연결

케이블은 300V 등급 전압과 고온 PTFE 단열을 사용합니다

온도 범위는 -60°C ~ +260°C. 집합체는 전기 연결에 적합합니다.

높은 온도 와이어 성능을 필요로 하는 전력 케이블 애플리케이션, 신뢰할 수 있는

연결과 맞춤형 케이블 길이

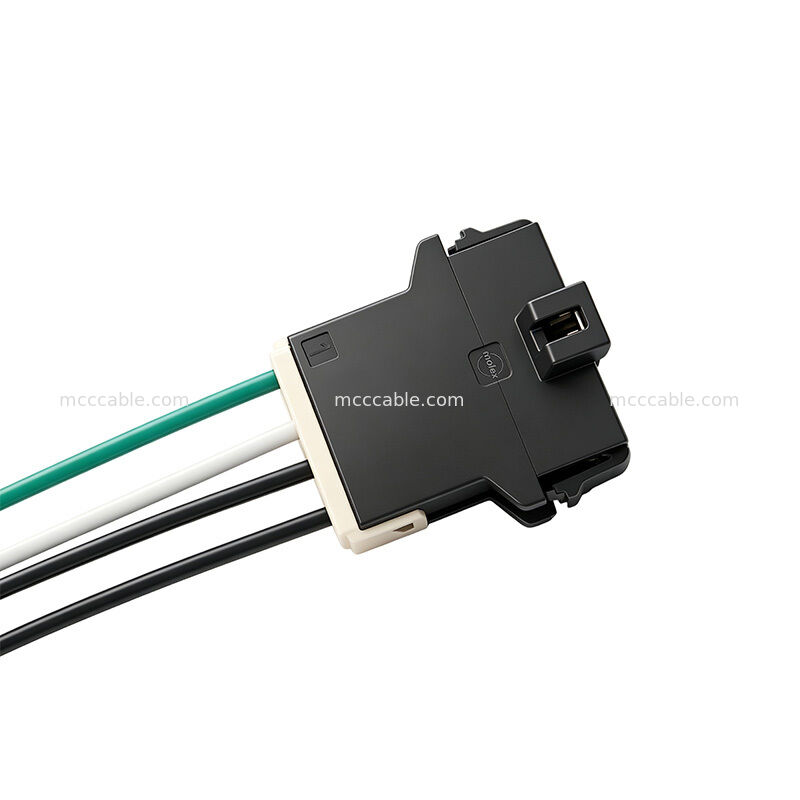

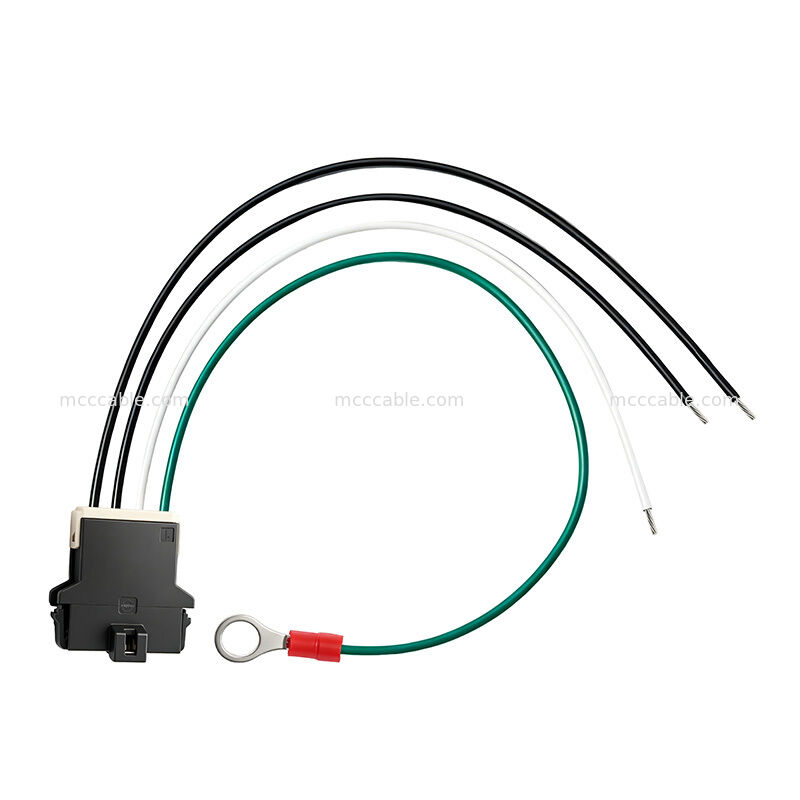

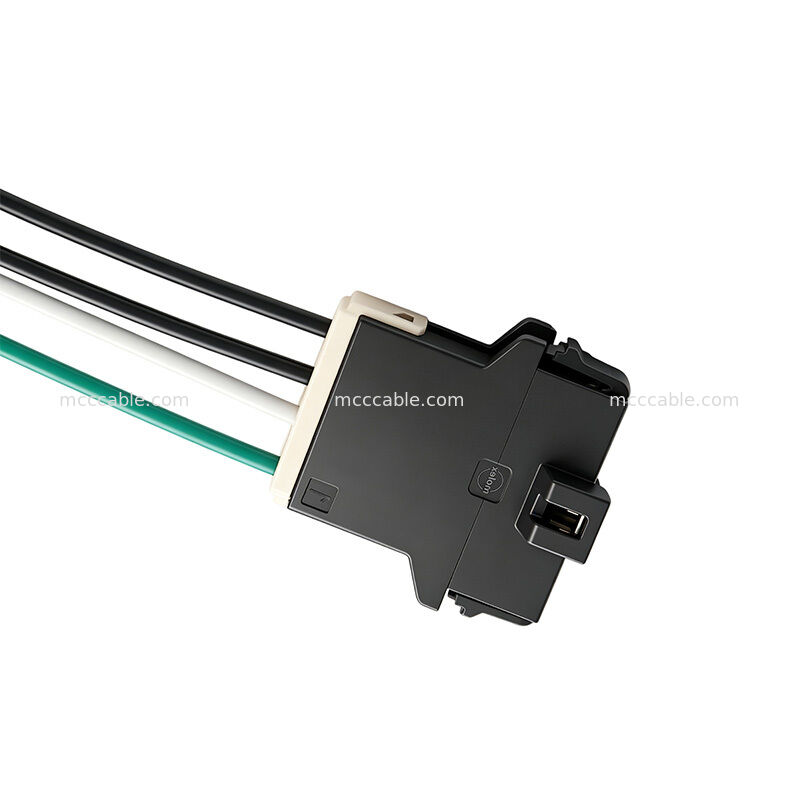

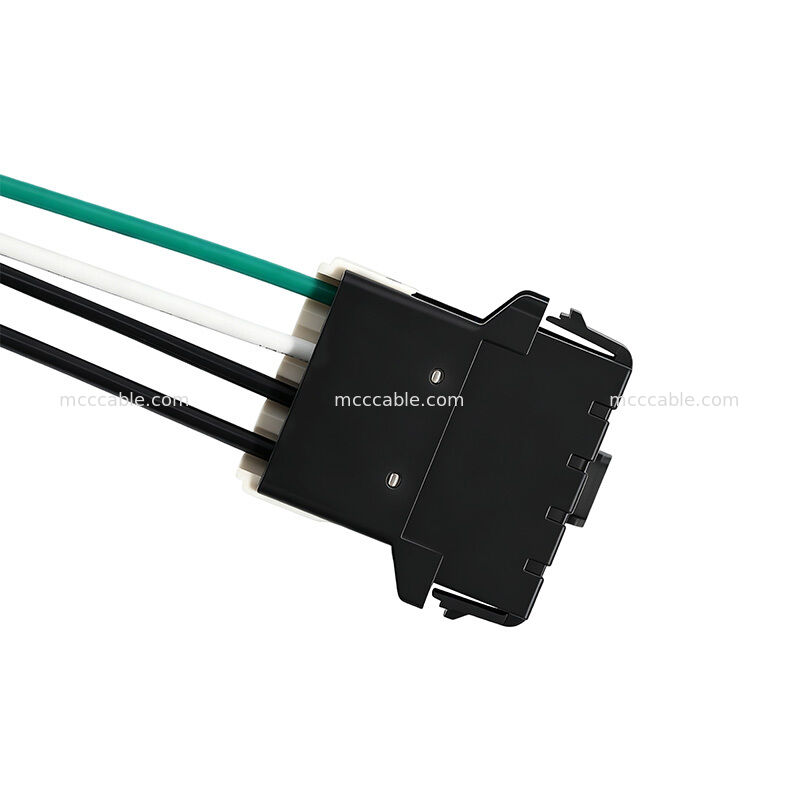

213814-1104 4회로 전력 케이블 조립 구조

213814-1104 케이블 집합은 검은색의 UL1180 PTFE 16AWG 와이어 네 개로 구성되어 있습니다.

녹색과 흰색, 4회로 패널 장착 커넥터와 그에 따른 단말기

부품

커넥터는 5.7mm pitch 4 회로 구성을 사용 합니다.

4회로 TPA 부품과 정해진 연결 구조를 위한 캔 링 단말기

213814-1104 UL1180 PTFE 16AWG 케이블 사양

213814-1104 5.7mm 피치 커넥터 케이블 조립

213814-1104 케이블 집합은 4. 회로 패널-마운트 플러그 구성과 5.7mm를 사용합니다

4 회로 연결 장치 구성은 213814 시리즈에 지정되어 있으며,

연관성터미널 및 TPA 구성 요소는 해당 연결 시스템에 설계됩니다.

4회로 TPA 부품은 105415-0004로 지정되어 있으며, 단말기는

14/16AWG 와이어

213814-1104 고온 PTFE 케이블의 특징

213814-1104 케이블 집합은 고온 PTFE 단열 전선을

까다로운 전기 연결 애플리케이션을 위한 다회로 연결기 구조

주요 특징은 다음과 같습니다.

• 16AWG UL1180 PTFE 와이어
• 300V 등급 전압
• -60°C ~ +260°C 등급 온도 범위
• 니켈화 된 구리 선도체
• VW-1의 화염 테스트 성능
• 2.0KV AC 불꽃 시험
• 5.7mm 피치 커넥터 구성
• 4회로 케이블 집합
• 맞춤형 케이블 길이 및 조립 구성
• RoHS 3.0 준수

213814-1104 맞춤형 케이블 조립 전기 시험

각 213814-1104 케이블 집합은 100% 개방, 단기 및 간헐 테스트를 위해 지정되어 있습니다.

조립 사양은 또한 3Ω의 최대 전도기 저항과 최소

이 전기 테스트는 연결을 확인하는 데 도움이 됩니다.

케이블 조립 생산 중 연속성 및 단열 성능

213814-1104 고온 케이블 용품

213814-1104 사용자 정의 케이블 집합은 전기 연결 및 전력 케이블에 사용할 수 있습니다

고온 철도 단열, 멀티 회로 연결 및 신뢰할 수있는 단말기

연결이 필요합니다.

일반적인 응용 요구 사항은 다음을 포함 할 수 있습니다.

• 고온 전기 배선
• 장비의 전원 연결
• 내부 장비의 배선
• 사용자 지정 제어 및 전원 연결
• 다회로 전기 조립품
• PTFE 단열 전선을 필요로 하는 장비

최종 응용 프로그램은 고객의 전기, 기계,

온도 및 설치 요구 사항

213814-1104 주문형 케이블 조립 제조

사용자 정의 케이블 집합으로, 213814-1104 구성은

정해진 와이어 종류, 회로 수, 커넥터 구성, 단말기 구조 및 케이블 길이

공급된 사양은 개별 회로에 대한 여러 개의 와이어 절단 길이를 포함합니다.

필요한 설치 기하학에 따라 케이블 집합을 구성할 수 있도록 합니다.

우리의 사용자 정의 케이블 조립 서비스는 프로토타입 개발, 사용자 정의 케이블을 지원 할 수 있습니다

길이, 연결기 종점 및 고객 사양에 따라 생산

시노미디어는 케이블 조립 전문 제조업체입니다. 우리는 최첨단
자동화 장비, 우수한 원자재, 강력한 품질 보장 시스템
그리고 고품질의, 사용자 정의 케이블과 허니스를 공급하는 숙련된 기술 팀
소량의 부품입니다. 우리의 엔지니어링, 생산, 품질 관리
이 독특한 구성 요소의 우수성을 보장합니다.
제품 품질을 지속적으로 유지, 고객의 요구를 충족,
우리가 사용하고 추천하는 재료입니다. 고객 만족에 대한 우리의 헌신은
회사 성장의 연속성.
