25핀 DF36 차폐 케이블 어셈블리 – 맞춤형 OEM 솔루션

A3E_TOF 25-핀 DF36 보호 케이블 집합
OEM 맞춤 솔루션

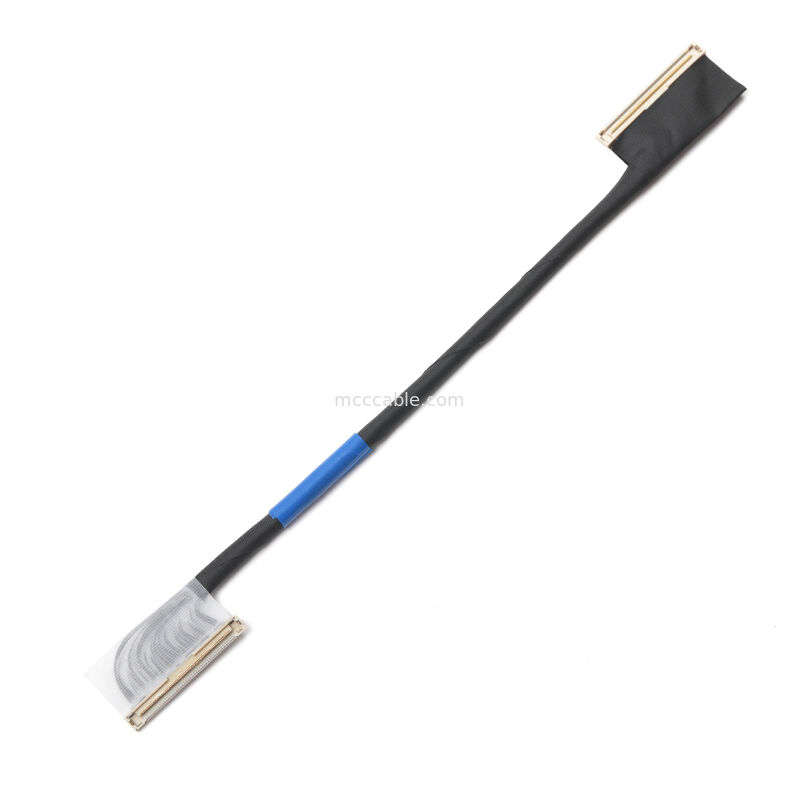

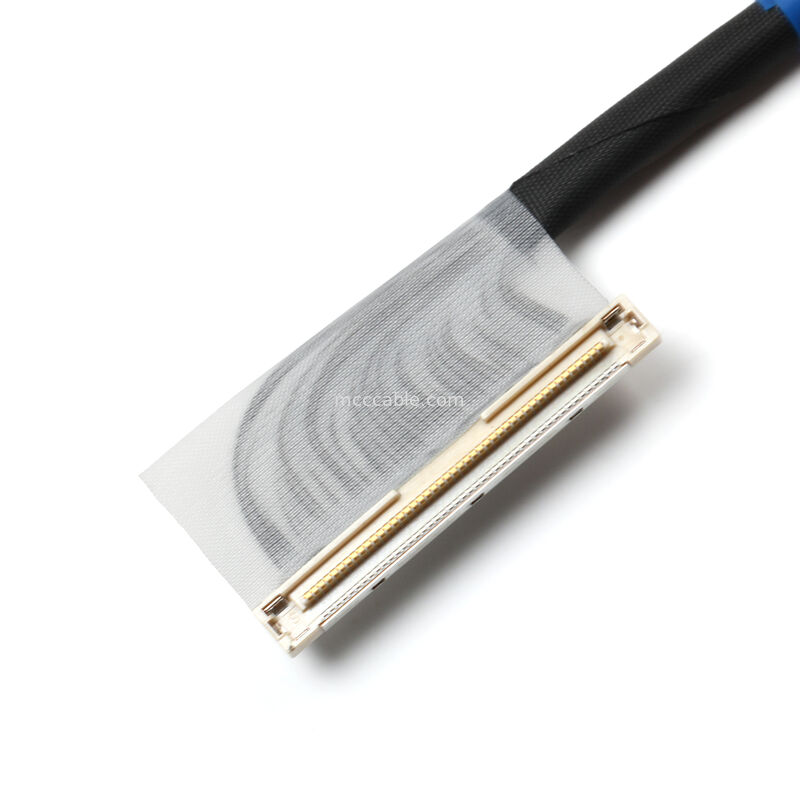

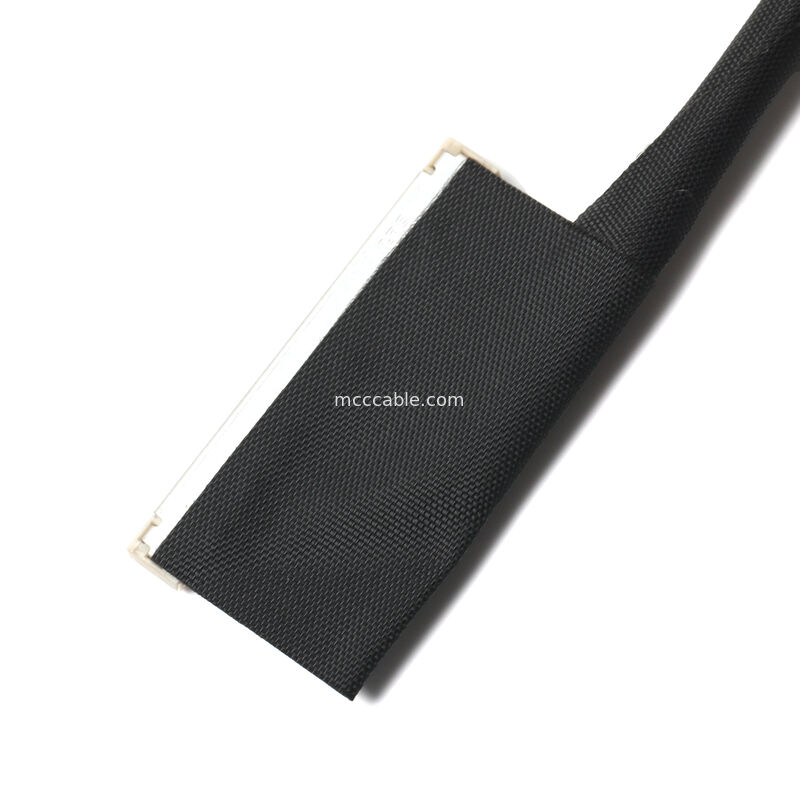

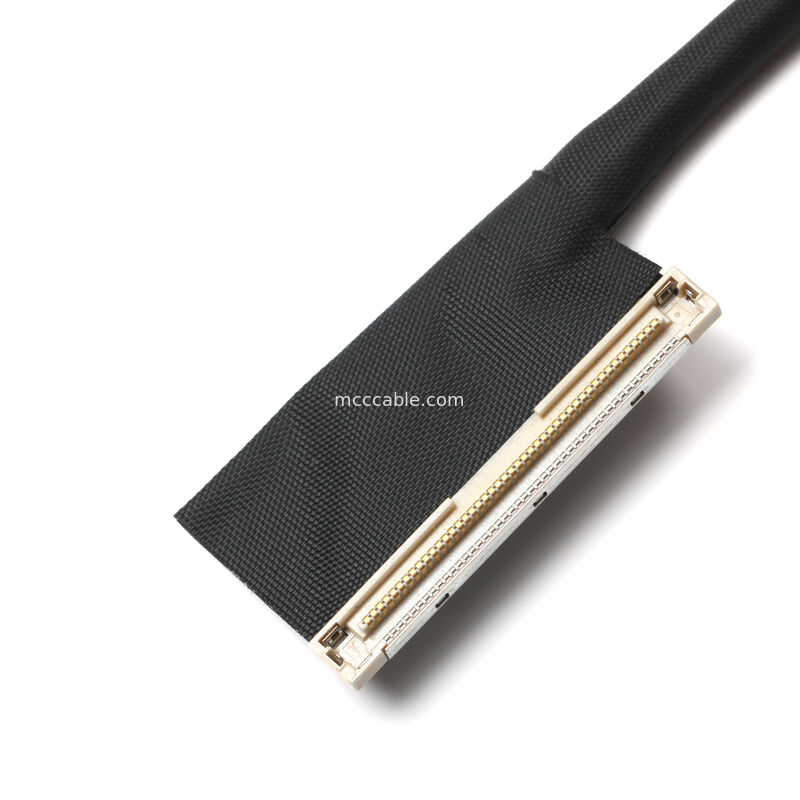

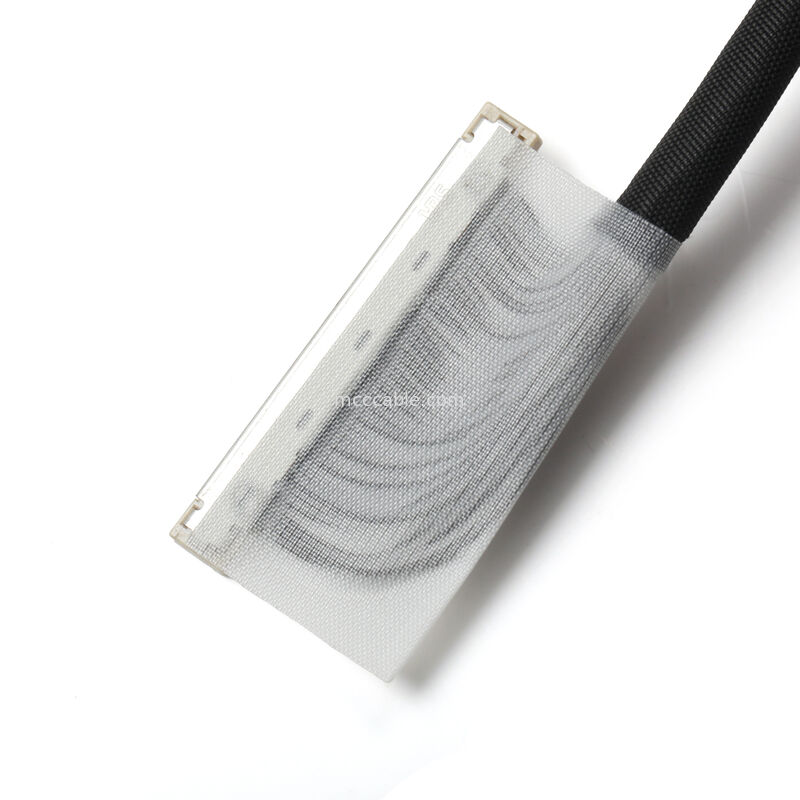

A3E_TOF 25-핀 DF36 보호 케이블 집합:

25-핀 DF36 연결 케이블 집합
금속 보호 껍질과 DF36-25P-0.4SD 커넥터로 장착, 위쪽으로 방향
안정적인 보드-보드 연결을 위해

제어 된 임페던스 및 높은 신호 무결성
평면 방패와 전도성 테이프로 설계, 특성적 임피던스 50Ω ± 10%
불연속성 ±8Ω 이상 (TDR 테스트)

초미세 AWG44 와이어 건설
UL1911 AWG44 와이어를 사용 합니다.
정확성과 유연성

강화 된 EMI 보호 및 신뢰성
전도성 테이프, 보호 접착 구조 및 UV 樹脂 강화 (≤ 1 mm)
우수한 EMI 보호 및 기계적 내구성

IPC-WHMA-A-620D 클래스 2에 테스트
연속성, 단열 저항 (≥50 MΩ @100V) 및 다이 일렉트릭 강도에 대해 완전히 테스트
(AC120V / 1s)

A3E_TOF 25-핀 DF36 보호 케이블 조립 제품 설명:

이 A3E_TOF 25-핀 보호 케이블 조립은 고밀도 전자
안정적인 신호 전송과 컴팩트한 설계가 필요한 애플리케이션

집합은 통합 된 금속과 함께 Hirose DF36 시리즈 0.4 mm pitch 커넥터를 갖추고 있습니다.
방패, AWG44 초미세 전선과 평면 방패 구조와 결합
테이프와 제어 된 방패 두께는 유연성을 유지하면서 EMI 성능을 향상시킵니다.

각 케이블은 IPC-WHMA-A-620D 클래스 2 표준에 따라 제조되며
단열 저항, 다이전트 강도, 연속성,
임피던스 검증
TOF 센서, 임베디드 모듈 및 컴팩트 PCB 상호 연결 애플리케이션에 이상적입니다.

A3E_TOF 25-핀 DF36 보호 케이블 조립 사양:

A3E_TOF 25-핀 DF36 보호 케이블 조립 응용 프로그램:

비행시간 (TOF) 센서 모듈

임베디드 카메라 & 센싱 시스템

콤팩트 PCB 상호 연결

산업용 및 소비용 전자 장치

시노미디어는 케이블 조립 전문 제조업체입니다.
자동화 장비, 우수한 원자재, 강력한 품질 보장 시스템
그리고 고품질의, 사용자 정의 케이블과 허니스를 공급하는 숙련된 기술 팀
소량의 부품입니다. 우리의 엔지니어링, 생산, 품질 관리
이 독특한 구성 요소의 우수성을 보장합니다.
제품 품질을 지속적으로 유지, 고객의 요구를 충족,
우리가 사용하고 추천하는 재료입니다. 고객 만족에 대한 우리의 헌신은
회사 성장의 연속성.
