원래 장소:
중국
브랜드 이름:
Customization
인증:
UL ，ISO13485 , ISO9001.2005 , ISO14001
모델 번호:
lvds 디스플레이 케이블 집합

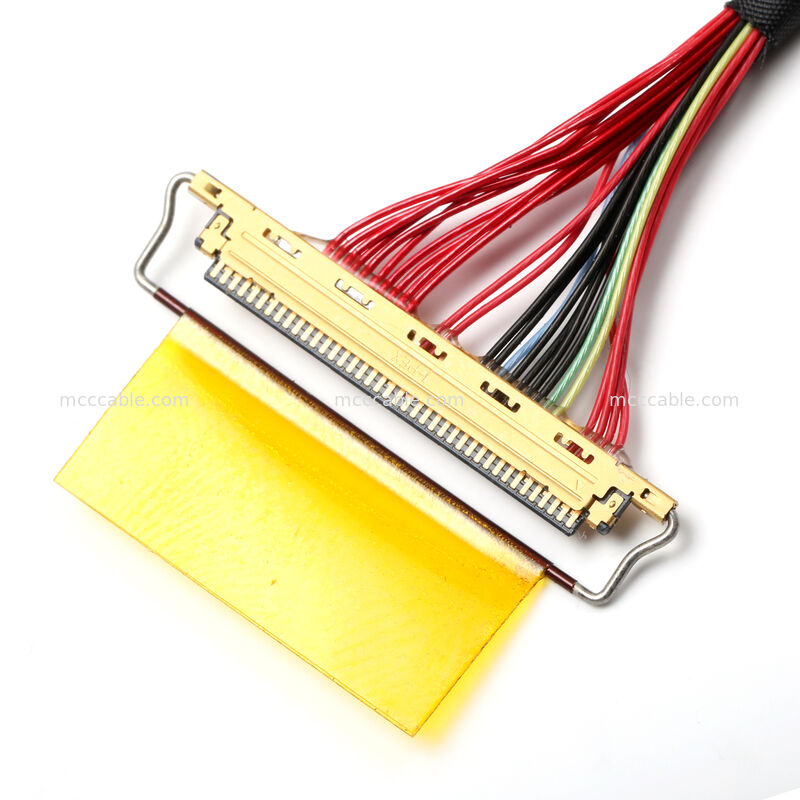

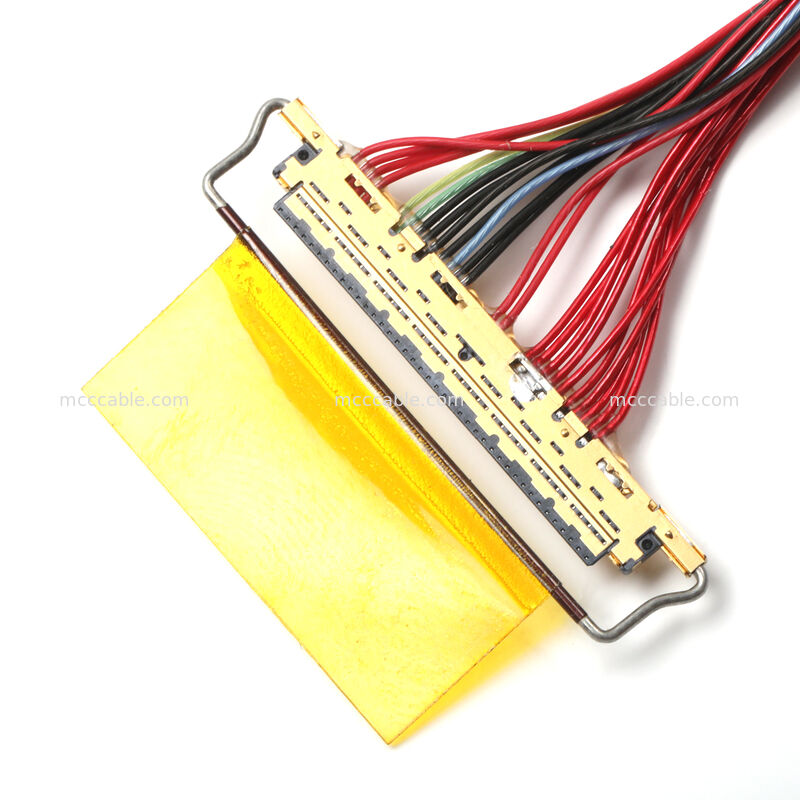

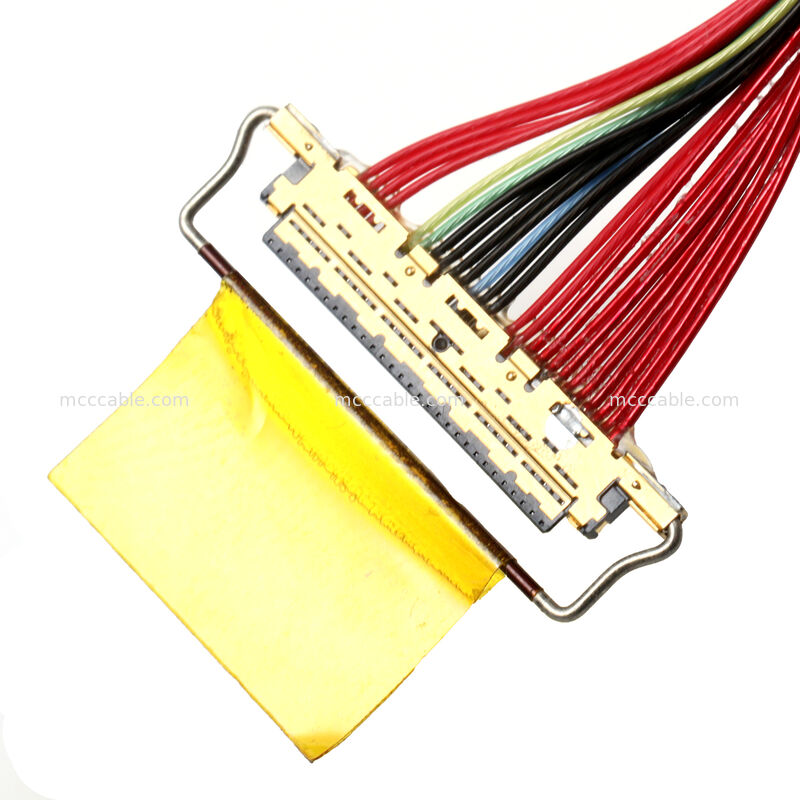

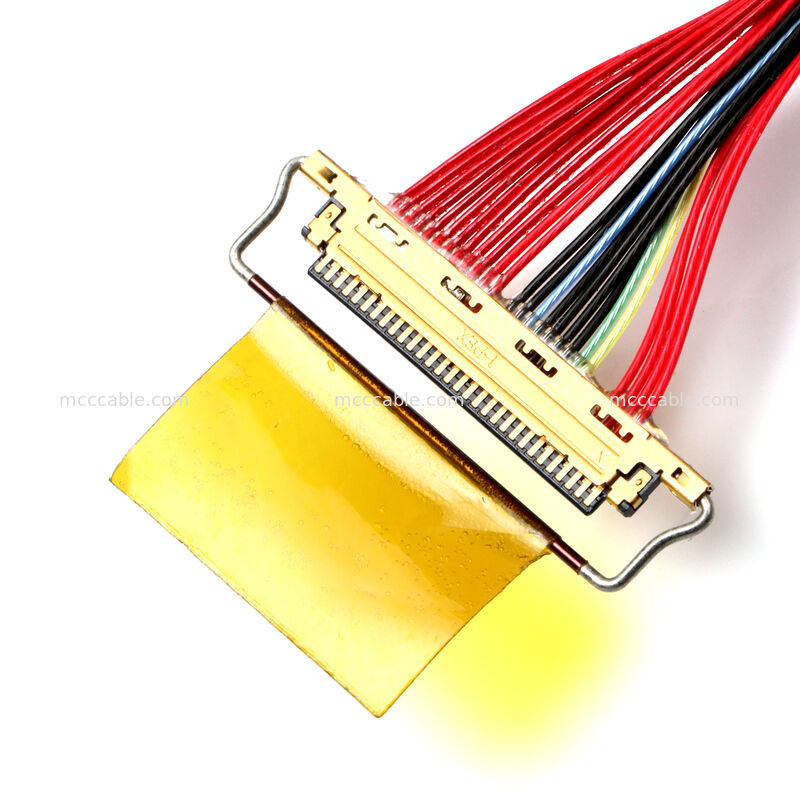

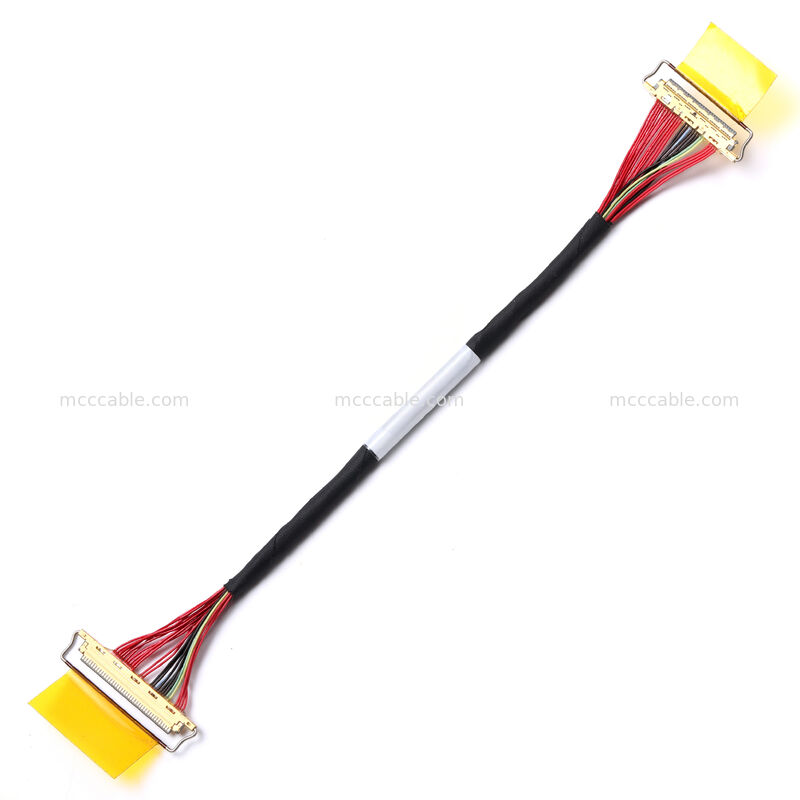

20453-040T-01 미세 피치 커넥터가 있는 LVDS 디스플레이 케이블 어셈블리
-피치 커넥터
LVDS 디스플레이 케이블 어셈블리:
이 20453-040T-01 미세 피치 커넥터가 있는 LVDS 디스플레이 케이블 어셈블리는 맞춤형
제어 보드와 디스플레이 패널 간의 내부 LVDS 신호 전송을 위해 설계된 OEM 상호 연결 솔루션입니다.
이 어셈블리는 금속 래치 잠금 장치가 있는 미세 피치, 고밀도 커넥터를 사용하여
소형 전자 시스템에서 안전한 결합과 안정적인 신호 무결성을 보장합니다.
개별 와이어는 Kapton (PI) 절연재와 편조 슬리브로 묶여 보호되어
산업 및 임베디드 환경에서 장기간 사용하기에 적합합니다.
커넥터 구성, 핀 할당, 케이블 길이 및 차폐 구조는 고객 도면 또는 LVDS 인터페이스 요구 사항에 따라 완전히
맞춤 설정할 수 있습니다.
LVDS 디스플레이 케이블 어셈블리 – 주요 특징:
LVDS 신호 전송 설계
디스플레이 응용 분야에서 저전압 차동 신호 전송에 최적화
20453-040T-01 미세 피치 커넥터 인터페이스
고밀도 핀 및 소형 PCB 레이아웃 지원
금속 래치 잠금 구조
진동 또는 취급으로 인한 우발적인 분리 방지
개별 멀티 코어 와이어 구조
내부 보드-패널 연결을 위한 유연한 라우팅
Kapton 테이프 절연
우수한 내열성 및 전기 절연 제공
OEM 맞춤형 케이블 어셈블리
고객 사양에 따라 엄격하게 제조
LVDS 디스플레이 케이블 어셈블리 – 일반적인 응용 분야:
LVDS 디스플레이 모듈
임베디드 시스템 및 SBC 플랫폼
산업용 HMI 및 제어 패널
의료 및 진단 장비
자동화 및 테스트 계측
LVDS 디스플레이 케이블 어셈블리 – 기술 사양:
항목
| 설명 | 제품 유형 |
|---|---|
| LVDS 디스플레이 케이블 어셈블리 | 신호 유형 |
| LVDS | 커넥터 모델 |
| 20453-040T-01 | 커넥터 스타일 |
| 미세 피치 고밀도 | 커넥터 하우징 |
| 금속 쉘 | 잠금 메커니즘 |
| 이중 금속 래치 바 | 접점 구성 |
| 높은 핀 수 (맞춤형) | 케이블 구조 |
| 개별 멀티 코어 와이어 | 절연 재료 |
| Kapton (PI) 테이프 | 케이블 보호 |
| 편조 / 직물 슬리브 | 연결 유형 |
| 커넥터 대 커넥터 | 케이블 길이 |
| 맞춤형 | 제조 모드 |
| OEM / ODM | 규정 준수 |
| RoHS 준수 | LVDS 디스플레이 케이블 어셈블리 – 맞춤 설정 옵션: |
커넥터 핀 수 및 핀 할당
케이블 길이 및 와이어 게이지 선택
LVDS 신호 및 접지 구성
차폐 및 절연 구조
라벨링, 테스트 및 포장 옵션
대량 생산 전에 엔지니어링 검증 및 샘플 제작 가능.
Q1. 공장입니까?
A: 네, 우리는 16년 이상의 설계 및 제조 경험을 가진 공장입니다.
Q2. 인증이 있습니까?
A: 네, ISO9001, ISO14001, TS16949, ISO13485 및 UL 인증을 보유하고 있습니다.
Q3. 귀사의 전문 분야는 무엇입니까?
A: 응용 분야 요구 사항에 따라 제품을 설계할 수 있습니다.
Q4. OEM/ODM 주문을 받으십니까?
A: 네, OEM 및 ODM 주문을 받습니다. OEM 주문의 경우 MOQ는 100개입니다. ODM의 경우
주문, MOQ는 1000개입니다. 디자인에 따라 금형 비용이 부과됩니다.
Q5. 주문을 완료하는 데 얼마나 걸립니까?
A: 소량 주문 및 재고 제품의 경우 준비 및 배송에 3일 미만이 소요됩니다.
배송 시간은 선택한 방법에 따라 다릅니다. — 가장 빠른 7일, 가장 긴 1개월. 대량의 경우
주문, 재료 준비는 수량에 따라 5–21 영업일, 테스트 1–3
영업일, 포장 1일. 가장 빠른 리드 타임은 7일이고 가장 긴 리드 타임은 25일입니다.
배송 제외.
Q6. 장기 고객은 어떤 추가 서비스를 받을 수 있습니까?
A: 신제품은 주문과 함께 제공되어 시장 잠재력을 테스트하고
해당 지역에서 판매할 수 있습니다. 소량 구매에 대한 추가 수수료 할인 및 더 낮은 가격.
로고 추가를 포함한 홍보 이미지 지원.
Q7. 보증 기간은 얼마나 되며 결함 발생 시 고객을 어떻게 보호합니까?
A: 모든 케이블에는 12–36개월 보증이 제공됩니다. 대량 주문의 경우 0.3%–0.5%를 제공합니다.
추가 백업 장치. 예를 들어 1000개를 주문하면 1003개가 포함됩니다. 5개 이상의 결함이 있는 PC를 받고 결함률이 0.1% 미만인 경우 사진과 함께 영업팀에 문의하십시오.
다음 주문에서 상품을 교체하거나 환불해 드립니다.
Q8. 무료 샘플 주문을 받으십니까?
A: 네, 샘플 주문이 지원됩니다. 일부 샘플은 무료로 제공될 수 있습니다(배송
비용은 포함되지 않음).
