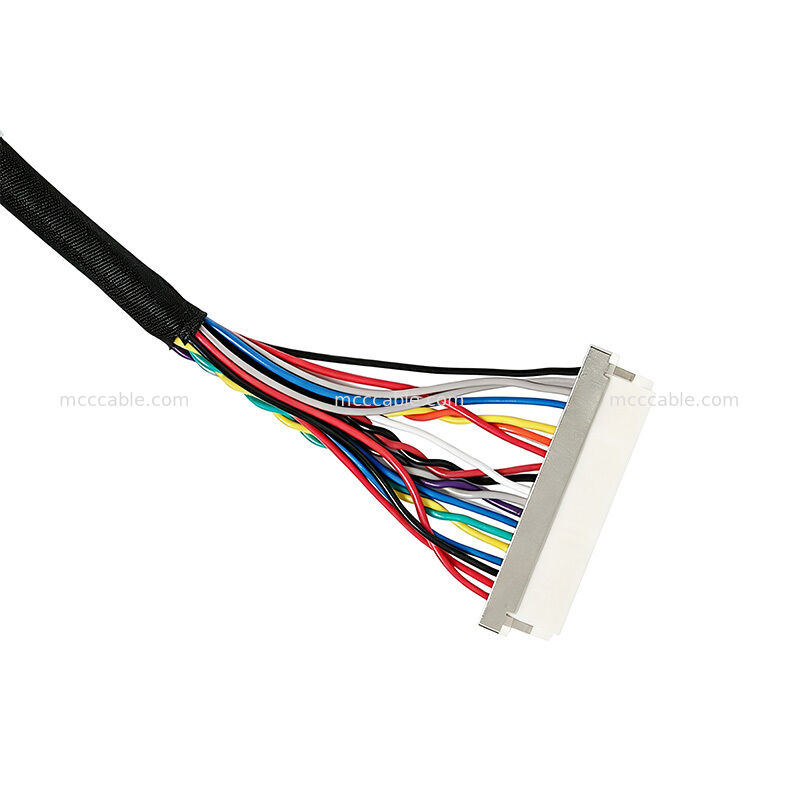

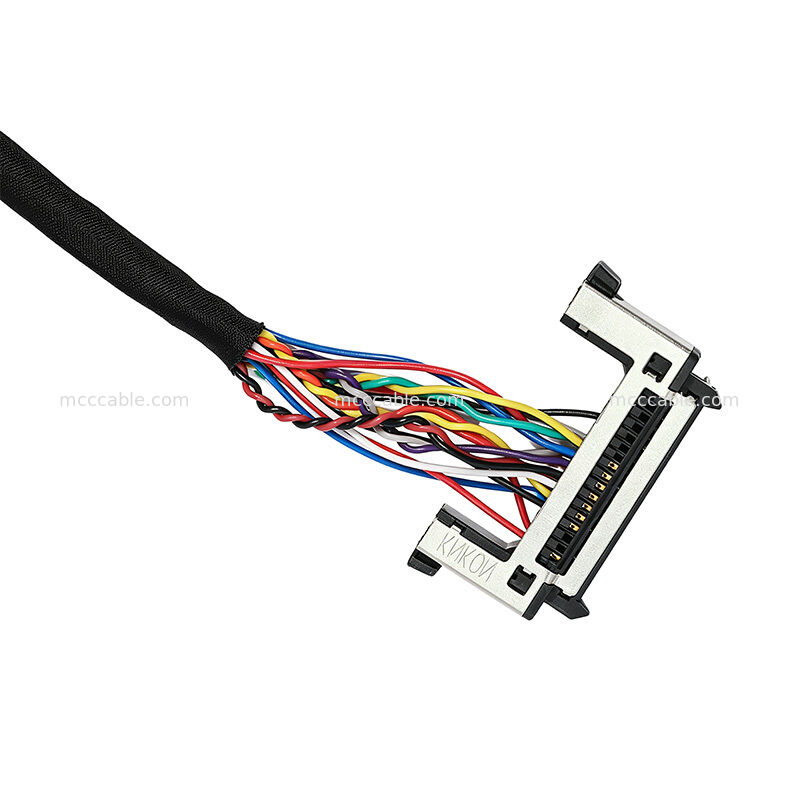

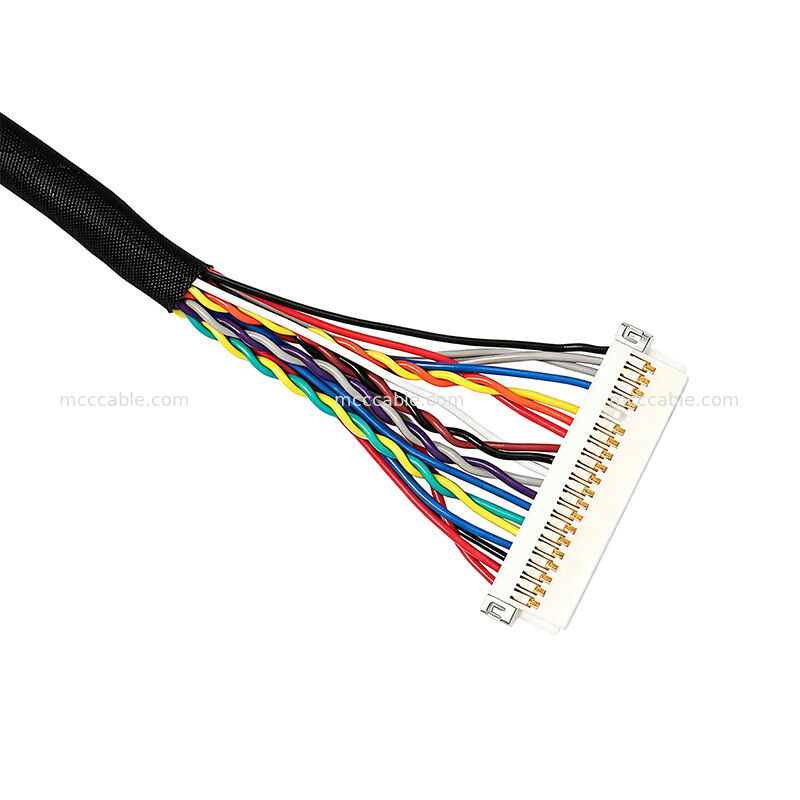

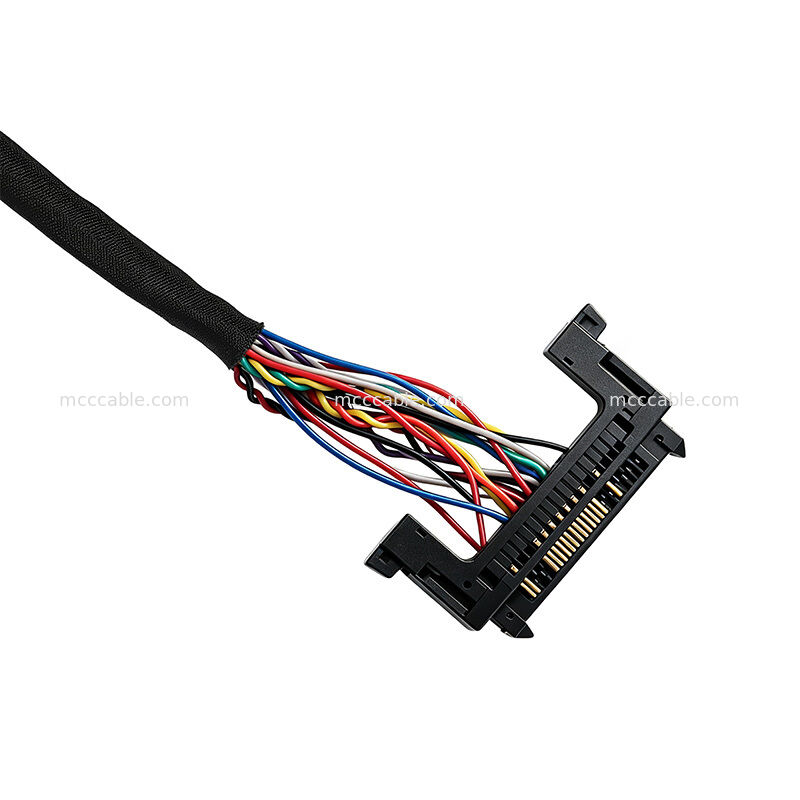

디스플레이 시스템용 0.5mm 피치 커넥터가 있는 맞춤형 28AWG LVDS 케이블 어셈블리

맞춤형 28AWG LVDS 케이블 어셈블리

맞춤형 28AWG LVDS 케이블 어셈블리는 전자 부품과 디스플레이 관련 시스템 간의 고속 차동 신호 전송을 위해 설계되었습니다.

이 케이블 어셈블리는 28 AWG UL1571 와이어와 미세 피치 커넥터 구성을 사용합니다.

LVDS 신호 연결을 지원하기 위해 여러 개의 차동 신호 쌍이 케이블 어셈블리에 통합되어 있습니다.

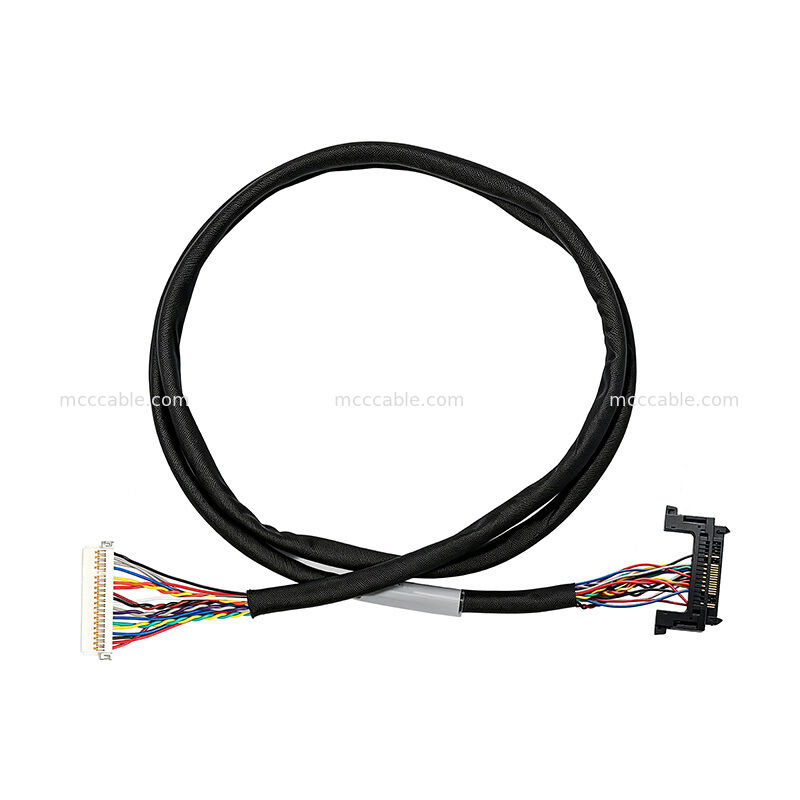

케이블 길이는 약 610mm(24인치)이며, 커넥터 및 배선 구성은 지정된 요구 사항에 따라 제조됩니다.

28AWG LVDS 케이블 어셈블리 사양

항목

사양

제품 유형

미세 피치 커넥터 구조는 다중 핀 LVDS 연결이 필요한 컴팩트한 전자 장비에 적합합니다.

맞춤형 LVDS 케이블 배선 구성

맞춤형 LVDS 케이블 어셈블리는 LVDS 통신을 위한 여러 개의 차동 신호 쌍을 통합합니다.

지정된 신호 구성에는 다음이 포함됩니다:

TX0_N / TX0_P

TX1_N / TX1_P

TX2_N / TX2_P

TXCLK_N / TXCLK_P

VCC

GND

배선 구성에는 지정된 인터페이스 구조를 지원하기 위한 여러 개의 접지 연결도 포함됩니다.

이 다중 쌍 구성은 케이블을 정리된 LVDS 차동 신호 전송이 필요한 애플리케이션에 적합하게 만듭니다.

• 28AWG UL1571 LVDS 케이블 구조
• 28AWG UL1571 케이블은 SRPVC 절연이 적용된 주석 도금 구리 도체를 사용합니다.
• 주요 와이어 사양은 다음과 같습니다:
• 28 AWG 도체
• 7/0.127 ± 0.009 mm 도체 구성
• 약 0.38mm 도체 참조 직경

0.60 ± 0.05 mm 절연 와이어 외경

0.11 mm 평균 절연 두께

0.09 mm 최소 절연 두께

80°C 온도 등급

30V 전압 등급

지정된 케이블은 20°C에서 최대 239Ω/km의 도체 저항을 가집니다.

디스플레이 시스템용 맞춤형 LVDS 케이블 어셈블리

• 맞춤형 LVDS 케이블 어셈블리는 컴팩트한 다중 핀 차동 신호 연결이 필요한 전자 시스템에 적합합니다.
• 28 AWG UL1571 배선, 미세 피치 커넥터 구조, 여러 LVDS 차동 쌍 및 정의된 케이블 길이의 조합은 공간 효율적인 신호 케이블링이 필요한 애플리케이션에 적합합니다.
• 잠재적 애플리케이션은 다음과 같습니다:
• 디스플레이 시스템
• 전자 장비
• LVDS 인터페이스 연결
• 내부 디스플레이 신호 연결
• 컴팩트 전자 장치

맞춤형 신호 케이블 어셈블리

LVDS 케이블 어셈블리 품질 테스트

LVDS 케이블 어셈블리는 정의된 전기 검사 요구 사항을 따릅니다.

지정된 품질 요구 사항은 다음과 같습니다:

100% 개방, 단락 및 간헐 테스트

최대 도체 저항 3Ω

200V DC에서 최소 절연 저항 10MΩ

지정된 기능의 치수 검사

• RoHS 3.0 규정 준수
• 이러한 검사 요구 사항은 완성된 케이블 어셈블리의 일관된 전기 성능과 생산 품질을 지원합니다.
