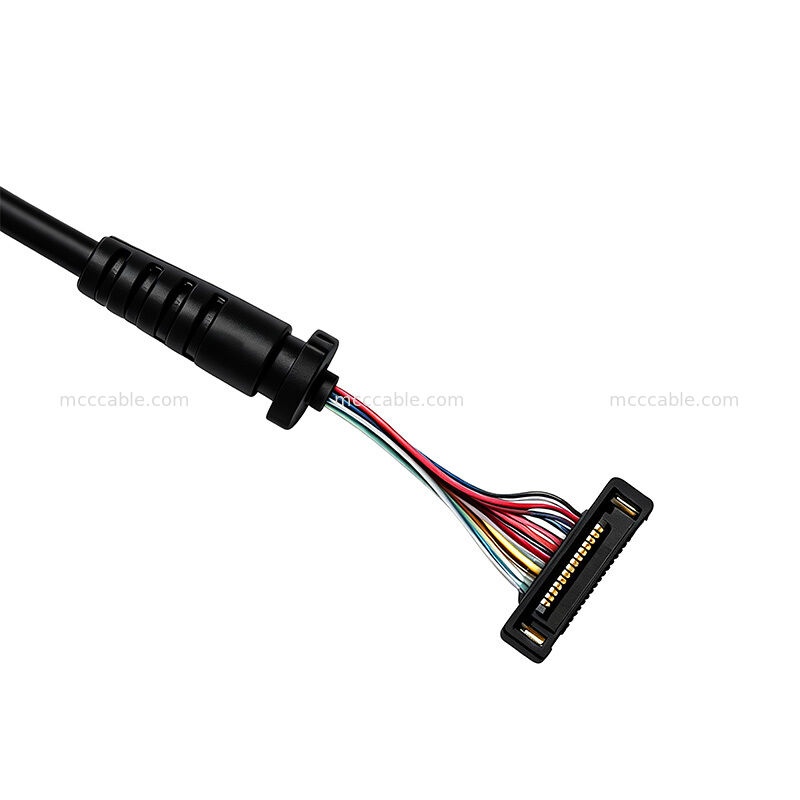

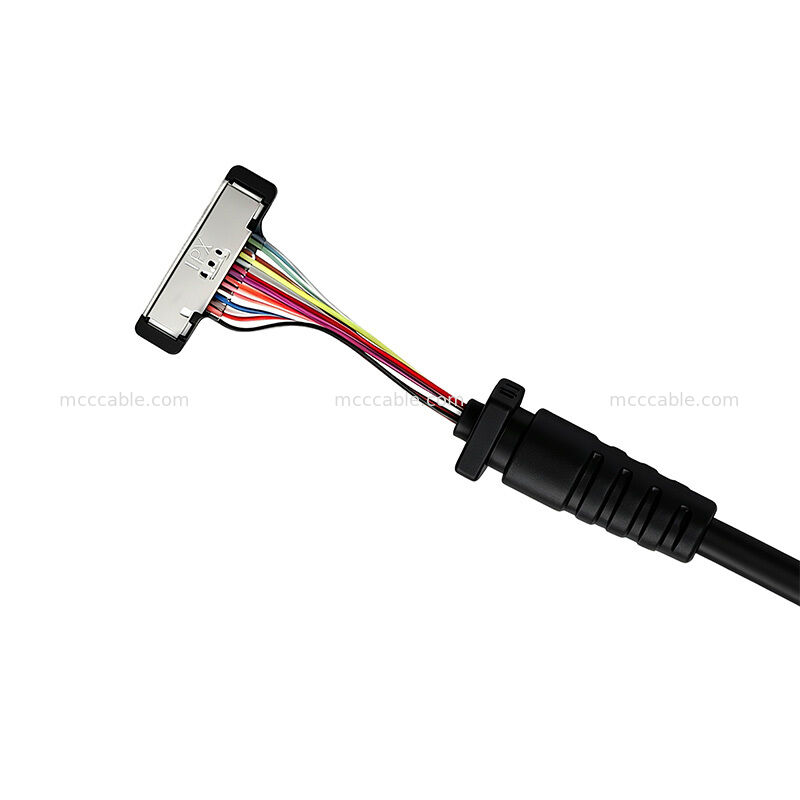

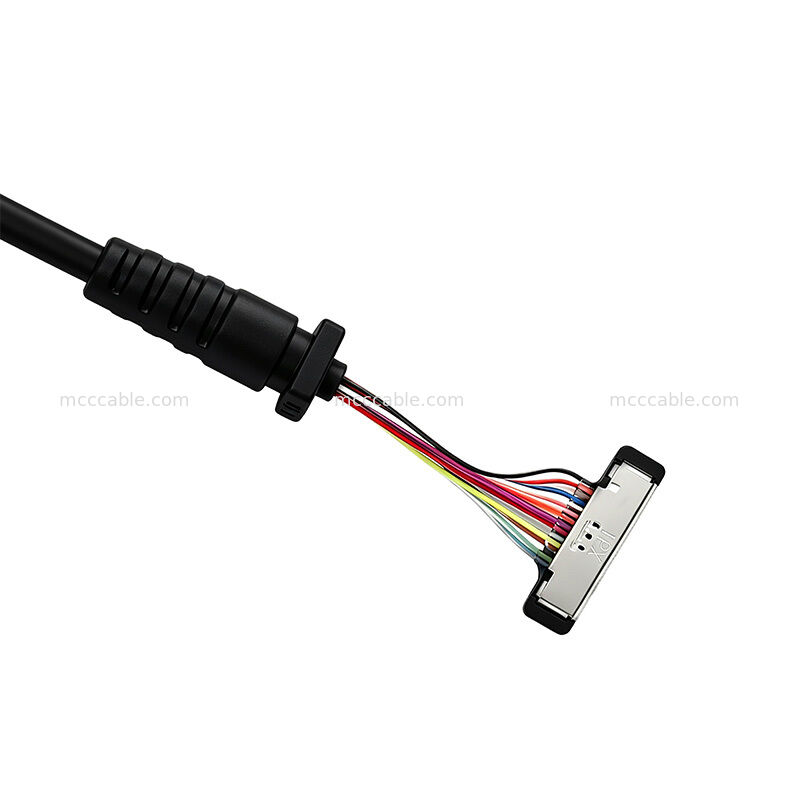

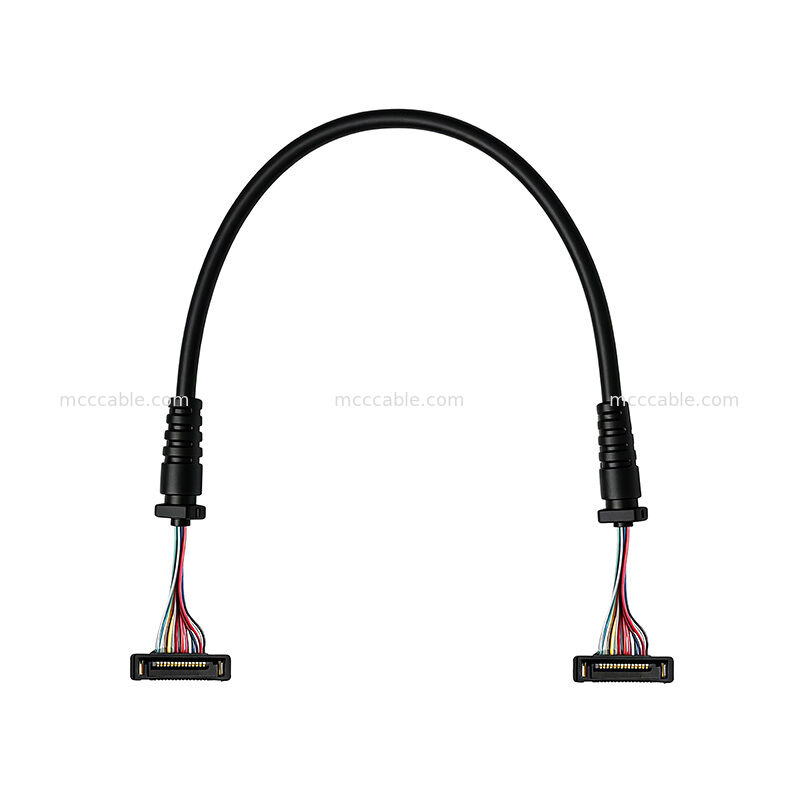

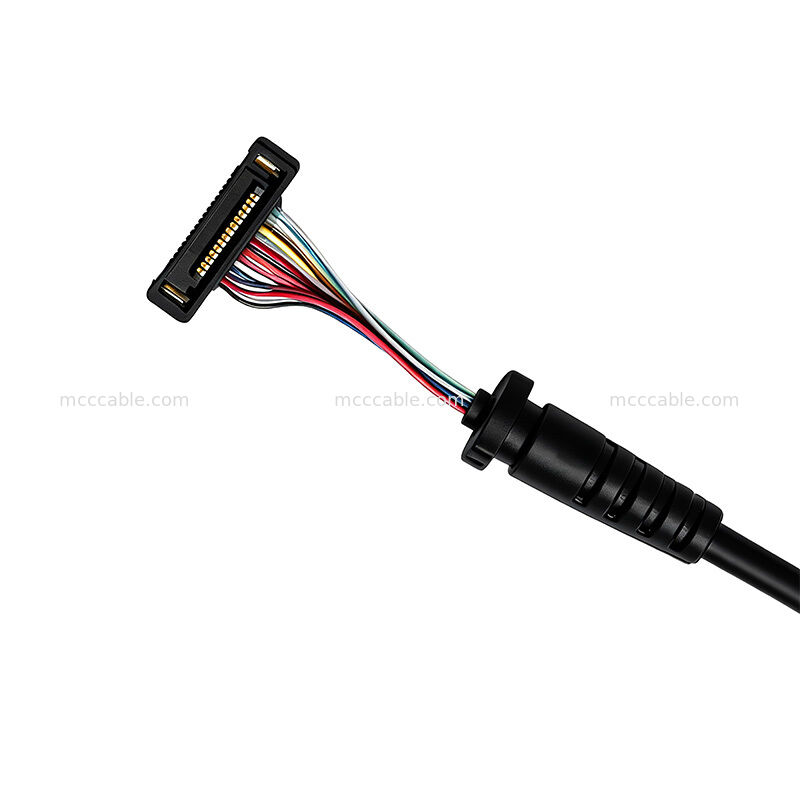

맞춤형 42AWG 마이크로 동축 케이블 어셈블리

이 맞춤형 마이크로 동축 케이블 어셈블리는 14개의 도체 동축 케이블 구조를 특징으로 하며,

2x42AWG 및 12x36AWG 도체를 사용합니다. 50옴 임피던스, 2.1±0.2mm 전체

케이블 직경, 150±5mm 케이블 길이를 제공하여 다중 채널

신호 연결을 위한 컴팩트한 솔루션을 제공합니다.

맞춤형 마이크로 동축 케이블 어셈블리

이 맞춤형 마이크로 동축 케이블 어셈블리는 컴팩트한 케이블 구조 내에 여러 개의 동축 신호 경로를

갖도록 설계되었습니다. 지정된 구조는 42AWG와 36AWG 도체 크기를 결합한 14개의 동축 도체를

포함합니다.

42AWG 마이크로 동축 케이블 어셈블리 사양

컴팩트 커넥터가 있는 14핀 마이크로 동축 케이블

어셈블리는 P1 및 P2에서 동일한 플러그 하우징 어셈블리를 사용합니다. 지정된 플러그 하우징

는 20373-R14T-06이며, 해당 플러그 쉘은 2182-014-03으로 지정됩니다.

50옴 마이크로 동축 케이블 구조

케이블은 여러 신호 경로를 갖는 50옴 동축 구조를 사용합니다. 지정된 도체

구성는 2x42AWG와 12x36AWG로, 컴팩트한 다중 채널 동축 케이블

어셈블리를 제공합니다.

신호 연결을 위한 맞춤형 42AWG 동축 케이블

컴팩트한 42AWG 동축 케이블 구조는 제한된 설치 공간 내에서 여러

개의 동축 신호 연결이 필요한 애플리케이션에 적합합니다. 지정된 케이블 길이는

150±5mm이고 전체 직경은 2.1±0.2mm입니다.

마이크로 동축 케이블 실드 종단

개별 동축 케이블의 실드는 P1 및 P2의 커넥터

쉘에 종단되도록 지정됩니다. 커넥터 테일에는 1-2mm 너비의 UV 접착제도 지정됩니다.

마이크로 동축 케이블 어셈블리 품질 테스트

어셈블리는 100% 개방, 단락 및 간헐성 테스트가 필요합니다. 지정된 전기

요구 사항에는 최대 도체 저항 3.0옴 및 절연 저항

10M옴이 지정된 테스트 조건 하에서 포함됩니다. 어셈블리는 또한

RoHS 요구 사항을 따라야 합니다.
