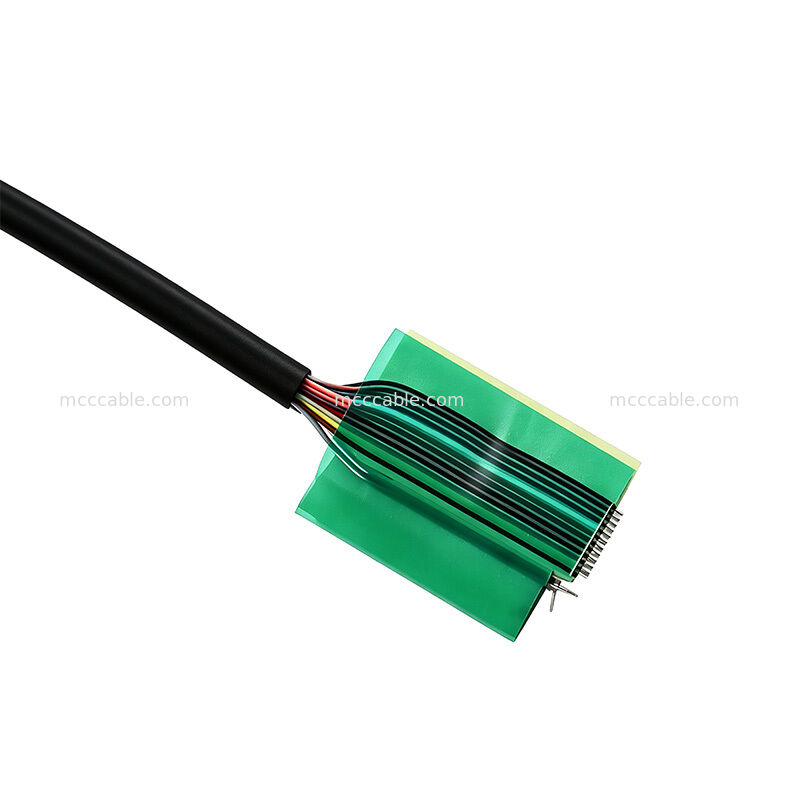

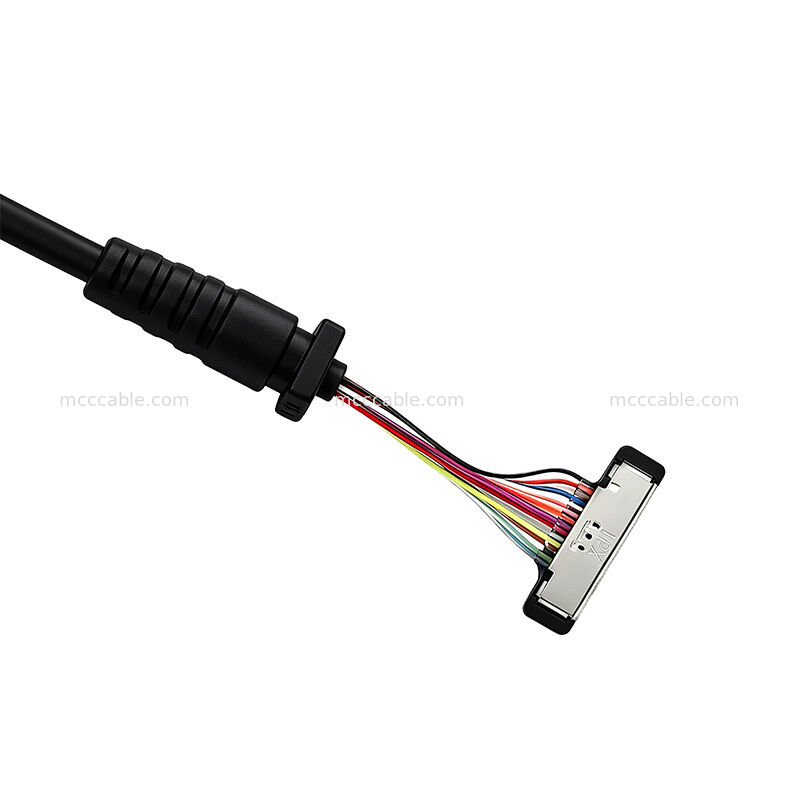

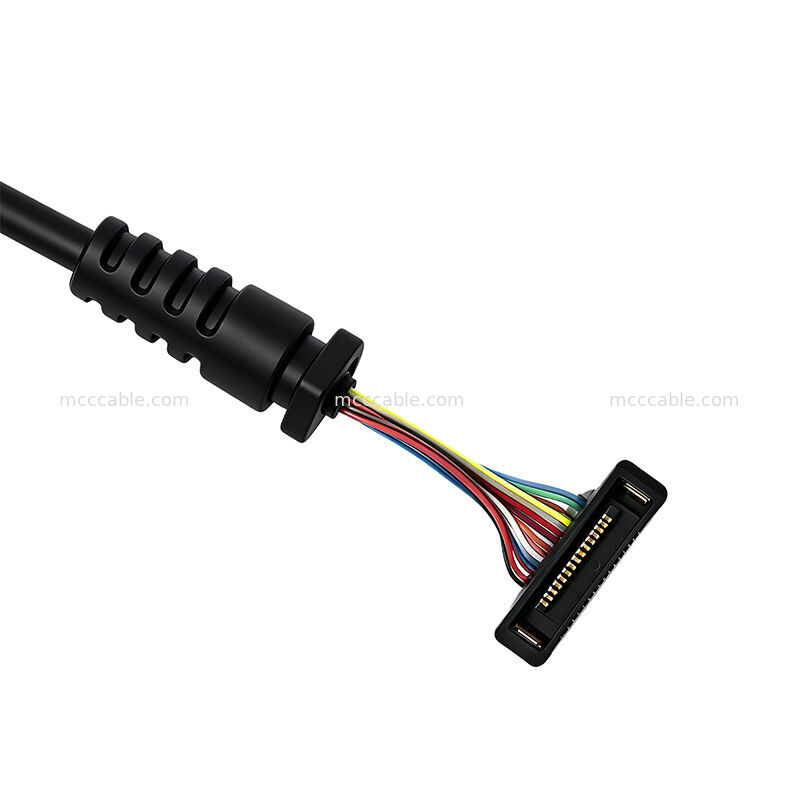

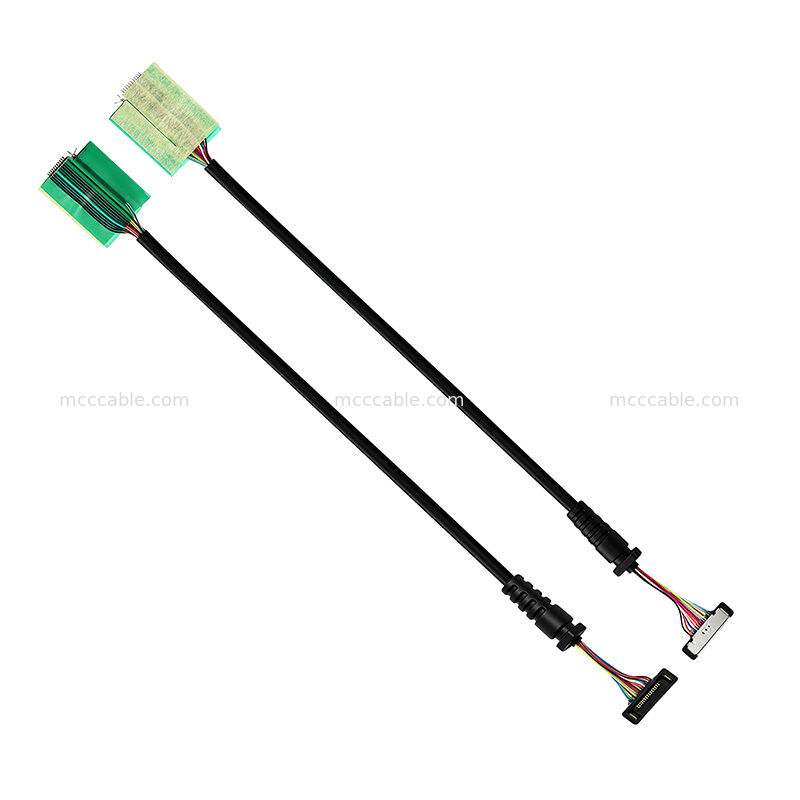

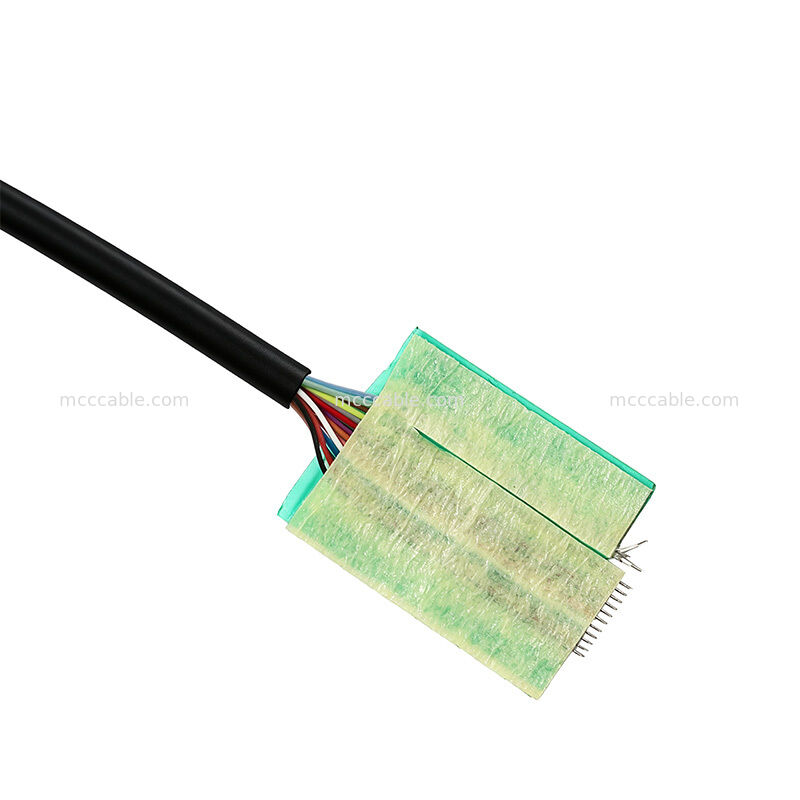

20373-R14T-06 14C 초미세 마이크로 동축 케이블 어셈블리

20373-R14T-06 14C 마이크로 동축 케이블 어셈블리는 컴팩트한 맞춤형 케이블입니다.

14개의 도체 MCC 동축 구조로 설계된 어셈블리입니다. 케이블 구성은

2 x 42 AWG 및 12 x 36 AWG 도체를 결합하고 50Ω MCC 동축

구조로 컴팩트한 신호 전송 애플리케이션에 적합합니다.

완성된 케이블 길이는 150 ± 5mm이고 전체 케이블 직경은

2.10 ± 0.20mm인 이 초미세 마이크로 동축 케이블 어셈블리는

컴팩트한 케이블 라우팅과 작은 케이블 프로파일이 중요한 애플리케이션에 적합합니다.

20373-R14T-06 마이크로 동축 케이블 어셈블리 구조

20373-R14T-06 케이블 어셈블리는 2 x 42 AWG 및 12 x 36 AWG 도체로 구성된 14C MCC 동축 구성을 사용합니다.

42 AWG MCC 동축 와이어는 50Ω 동축 와이어로 지정되며, 36 AWG 와이어는 개별 도체로 사용됩니다.

케이블 어셈블리 내에서.

케이블 어셈블리에는 지정된 케이블에 대한 UV 접착제 8806 HF RP도 통합되어 있습니다.

종단 처리 프로세스.

20373-R14T-06 14C 케이블 사양

사양

지정된 커넥터 구성에는 플러그 하우징 어셈블리 및 플러그 쉘 어셈블리가 포함됩니다.

P1에 대해 식별된 커넥터 구성 요소는 다음과 같습니다.

플러그 하우징 어셈블리: 20373-R14T-06

• 플러그 쉘-A: 2182-014-03

• 지정된 종단 처리 프로세스에서는 각 동축 와이어의 차폐를

커넥터 쉘에 종단해야 합니다. 커넥터 테일은 1-2mm의 UV 접착제 커버리지로도 지정됩니다.

20373-R14T-06 전기 성능

20373-R14T-06 케이블 어셈블리는 최대 도체 저항 3.0Ω 및

지정된 테스트 조건에서 절연 저항 10 MΩ.

생산 요구 사항에는 전기적 연속성과 어셈블리 품질을 확인하기 위한 100% 개방, 단락 및 간헐적 테스트도 포함됩니다.

20373-R14T-06 케이블 치수

표준 구성은 케이블 길이가 150 ± 5mm이고 전체 케이블 직경은

2.10 ± 0.20mm입니다.

컴팩트한 14C 마이크로 동축 구조는 제한된 라우팅 공간 내에서

여러 신호 도체가 필요한 애플리케이션을 위해 작은 케이블 프로파일을 유지하는 데 도움이 됩니다.

20373-R14T-06 맞춤형 케이블 어셈블리 애플리케이션

20373-R14T-06 마이크로 동축 케이블 어셈블리는 컴팩트한 전자 장비 및

다중 도체 동축 케이블 구성이 필요한 신호 전송 애플리케이션에 적합합니다.

14C 구조, 50Ω MCC 동축 와이어, 컴팩트한 2.10mm 공칭 케이블 직경 및

맞춤형 150mm 케이블 길이는 이 구성을 공간 제약이 있는 케이블에 적합하게 만듭니다.

라우팅 및 맞춤형 전자 상호 연결 요구 사항.
